1. 前言

笔者论文是在Kubernetus场景下对网络进行优化,那么熟悉整个Kubernetus就显得尤为重要。本文将介绍Kubernetus的组件、重要术语以及如何在Kubernetus集群上部署服务,掌握了Kubernetus基本知识后,就可以针对该场景下的网络进行深入的研究了。下面笔者开始撰写Kubernetus自传。

2. Kubernetus介绍

从前,有一个人,叫做Kubernetus,因为他的名字太长了,所以被世人成为“k8s”。当时,云原生微服务发展迅速,CloudFoundry和Docker称霸一方,随着微服务的继续发展,容器出现了管理和运维不便的难题。这时候,Kubernetus站了出来,他产生了一个梦想,他要实现自动部署、扩展和管理容器化应用程序。如果没有梦想,就像鸟儿没有翅膀,长大以后无法飞翔,有梦想就会有动力,有动力就会产生能力。于是,k8s他开始了他的梦想之路。

3. Kubernetus组件

那么,k8s该怎么自动化运维管理多个 Docker 程序的集群呢?他又如何自动完成服务的部署、更新、卸载、扩容和缩容呢?

他设立了专门负责核心的调度、管理和运维的总部,叫做Master Node。他将容器化应用部署在专门干活的节点,叫做Work Node。所有 Master Node 和 Worker Node 组成了 K8S 集群,集群中每个Node对应一台物理机或虚拟机,同一集群可能存在多个Master Node 和Work Node。

3.1 Master Node

K8S 在 Master Node 上成立了管理部门,下面分别介绍它们的职能: |Master Node 组件名| 功能 | |–|–| | kube-apiserver | kube-apiserver用于暴露Kubernetes API。任何的资源请求/调用操作都是通过kube-apiserver提供的接口进行。 | | ETCD | etcd是Kubernetes提供默认的存储系统,保存所有集群数据,使用时需要为etcd数据提供备份计划。 | | kube-controller-manager | kube-controller-manager运行管理控制器,它们是集群中处理常规任务的后台线程。 | | cloud-controller-manager | 云控制器管理器负责与底层云提供商的平台交互。 | | kube-scheduler | kube-scheduler 监视新创建没有分配到Node的Pod,为Pod选择一个Node。 | | 插件 addons | 插件(addon)是实现集群pod和Services功能的 。 | | DNS | 群集 DNS是一个DNS服务器,能够为 Kubernetes services提供 DNS记录。 | | 用户界面 | kube-ui提供集群状态基础信息查看。 | | 容器资源监测 | 容器资源监控提供一个UI浏览监控数据。 | | Cluster-level Logging | Cluster-level logging 负责保存容器日志,搜索/查看日志。 |

对于kube-controller-manager,控制器包括:

  • 节点(Node)控制器。
  • 副本(Replication)控制器:负责维护系统中每个副本中的pod。
  • 端点(Endpoints)控制器:填充Endpoints对象(即连接Services&Pods)。
  • Service Account和Token控制器:为新的Namespace 创建默认帐户访问API Token。

对于cloud-controller-manager ,它的具体功能是:

  • 节点(Node)控制器
  • 路由(Route)控制器
  • Service控制器
  • 卷(Volume)控制器

对于插件 addons 实现集群pod和Services功能,其中Pod由Deployments,ReplicationController等进行管理。Namespace 插件对象是在kube-system Namespace中创建。

3.2 Work Node

K8S 在 Work Node 上成立了执行部门,下面分别介绍它们的职能: | Work Node 组件名 | 功能 | |–|–| | kubelet | kubelet是主要的节点代理,它会监视已分配给节点的pod。 | | kube-proxy | kube-proxy通过在主机上维护网络规则并执行连接转发来实现Kubernetes服务抽象。 | | docker | docker用于运行容器。 | | RKT | rkt运行容器,作为docker工具的替代方案。 | | supervisord | supervisord是一个轻量级的监控系统,用于保障kubelet和docker运行。 | | fluentd | fluentd是一个守护进程,可提供cluster-level logging.。 |

4. Kubernetus重要术语

想要更加了解K8S集群,就要了解K8S集群中有哪些重要的人,下面就来介绍:

4.1 Pod

Pod 是什么?我们知道,“进程”是系统资源分配的最小单位,还有”线程“是CPU 调度的最小单位。据K8S介绍,Pod 他是 K8S 创建和管理的、最小的可部署的计算单元,他是可以共享网络、存储和计算资源的容器化服务的集合。同一个Pod中可能有多个容器 Container,并且 Container 之间可以通过 localhost 互相访问,还可以挂载 Pod 内所有的数据卷。不同的 Pod 之间的 Container 不能用 localhost 访问,也不能挂载其他 Pod 的数据卷。

K8S 中所有的对象都通过 yaml 来表示,现在看一个最简单的 Pod 的 yaml:

apiVersion: v1
kind: Pod
metadata:
  name: memory-demo
  namespace: mem-example
spec:
  containers:
  - name: memory-demo-ctr
    image: polinux/stress
    resources:
      limits:
        memory: "200Mi"
      requests:
        memory: "100Mi"
    command: ["stress"]
    args: ["--vm", "1", "--vm-bytes", "150M", "--vm-hang", "1"]
    volumeMounts:
    - name: redis-storage
      mountPath: /data/redis
  volumes:
  - name: redis-storage
    emptyDir: {}
  • apiVersion记录 K8S 的 API Server 版本。
  • kind记录该 yaml 的对象,比如这是一份 Pod 的 yaml 配置文件,那么值内容就是Pod。
  • metadata记录了 Pod 自身的元数据,比如这个 Pod 的名字、这个 Pod 属于哪个 namespace。
  • spec记录了 Pod 内部所有的资源的详细信息。containers记录了 Pod 内的容器信息,containers包括了:name容器名,image容器的镜像地址,resources容器需要的 CPU、内存、GPU 等资源,command容器的入口命令,args容器的入口参数,volumeMounts容器要挂载的 Pod 数据卷等。
  • volumes记录了 Pod 内的数据卷信息,后文会详细介绍 Pod 的数据卷。

4.2 Volume 数据卷

volume 是 Pod 内部的磁盘资源。volumeMounts和volume有什么关系呢? volume 是 K8S 的对象,对应一个实体的数据卷;而 volumeMounts 只是 container 的挂载点,对应 container 的其中一个参数。volumeMounts 依赖于 volume,只有当 Pod 内有 volume 资源的时候,该 Pod 内部的 container 才可能有 volumeMounts。

4.3 Container 容器

一个Pod中可以有多个容器,这些容器可以是:

  • 标准容器 Application Container
  • 初始化容器 Init Container
  • 边车容器 Sidecar Container
  • 临时容器 Ephemeral Container 一般情况下,我们部署的是标准容器( Application Container)。

4.4 Deployment 和 ReplicaSet(简称 RS)

Deployment 的作用是管理和控制 Pod 和 ReplicaSet,管控它们运行在用户期望的状态中。 ReplicaSet 的功能是维护一组在任何时候都处于运行状态的 Pod 副本的稳定集合。

4.5 Service 和 Ingress

Service 和 Ingress 主要负责管控 Pod 网络服务。Service 主要管理集群内部网络,Ingress 主要负责集群外部访问集群内部。

Service 官方定义: 将运行在一组 Pods 上的应用程序公开为网络服务的抽象方法。使用 Kubernetes,您无需修改应用程序即可使用不熟悉的服务发现机制。Kubernetes 为 Pods 提供自己的 IP 地址,并为一组 Pod 提供相同的 DNS 名, 并且可以在它们之间进行负载均衡。

Service 说白了就是若干个 Pod 的流量入口、流量均衡器。Service 是 K8S 服务的核心,屏蔽了服务细节,统一对外暴露服务接口,真正做到了“微服务”。举个例子,我们的一个服务 A,部署了 3 个备份,也就是 3 个 Pod;对于用户来说,只需要关注一个 Service 的入口就可以,而不需要操心究竟应该请求哪一个 Pod。优势非常明显:一方面外部用户不需要感知因为 Pod 上服务的意外崩溃、K8S 重新拉起 Pod 而造成的 IP 变更,外部用户也不需要感知因升级、变更服务带来的 Pod 替换而造成的 IP 变化,另一方面,Service 还可以做流量负载均衡。

Ingress 是整个 K8S 集群的接入层,复杂集群内外通讯。

4.6 namespace 命名空间

Linux Namespace是一种Linux Kernel提供的资源隔离方案,提供Pid,Network,Ipc,Uts,Mount等资源的隔离,每个Namespace下的这些资源对于其他Namespace是不可见的。

Linux源码中,进程描述符task_struct就有 namespace 相应的字段:

struct task_struct {
      ...
      /* namespaces */
      struct nsproxy *nsproxy;
      ...
}

nsproxy 结构体的定义:

/*
 * A structure to contain pointers to all per-process
 * namespaces - fs (mount), uts, network, sysvipc, etc.
 *
 * The pid namespace is an exception -- it's accessed using
 * task_active_pid_ns.  The pid namespace here is the
 * namespace that children will use.
 *
 * 'count' is the number of tasks holding a reference.
 * The count for each namespace, then, will be the number
 * of nsproxies pointing to it, not the number of tasks.
 *
 * The nsproxy is shared by tasks which share all namespaces.
 * As soon as a single namespace is cloned or unshared, the
 * nsproxy is copied.
 */
struct nsproxy {
	atomic_t count;
	struct uts_namespace *uts_ns;
	struct ipc_namespace *ipc_ns;
	struct mnt_namespace *mnt_ns;
	struct pid_namespace *pid_ns_for_children;
	struct net 	     *net_ns;
	struct cgroup_namespace *cgroup_ns;
};
extern struct nsproxy init_nsproxy;

只要namespace被clone了,那么nsproxy就会跟着被clone。 同时,nsproxy.h中定义了一些对namespace的操作,包括copy_namespaces等:

int copy_namespaces(unsigned long flags, struct task_struct *tsk);
void exit_task_namespaces(struct task_struct *tsk);
void switch_task_namespaces(struct task_struct *tsk, struct nsproxy *new);
void free_nsproxy(struct nsproxy *ns);
int unshare_nsproxy_namespaces(unsigned long, struct nsproxy **,
	struct cred *, struct fs_struct *);
int __init nsproxy_cache_init(void);

static inline void put_nsproxy(struct nsproxy *ns)
{
	if (atomic_dec_and_test(&ns->count)) {
		free_nsproxy(ns);
	}
}

static inline void get_nsproxy(struct nsproxy *ns)
{
	atomic_inc(&ns->count);
}

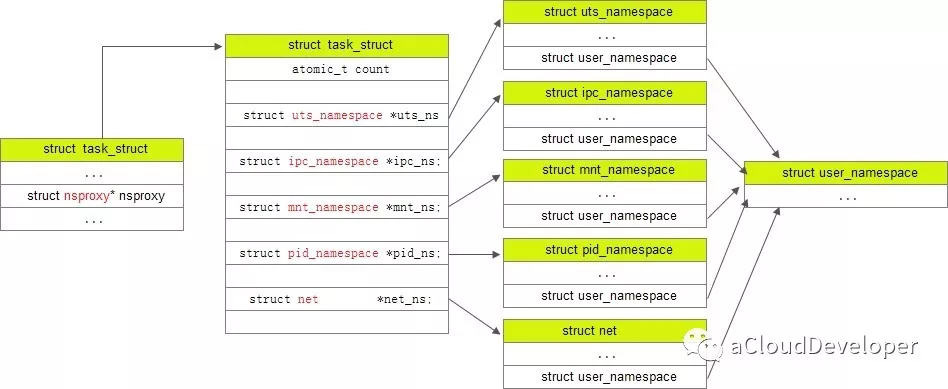

task_structnsproxy,几种 namespace 之间的关系:

5. 总结

本文介绍了K8S集群,总结了K8S Master Node 和 Work Node 的组件,并对常见术语进行了解释。接下来,将总结 K8S 服务部署以及集群网络实现原理。
