1. sock结构和tcp_sock结构之间的关系
在linux的内核网络的源码分析中，我们经常看见这样的内核函数使用。
首先，看个例子，如下所示。
struct sock *sk；
struct tcp_sock *tp = tcp_sk(sk);
static inline struct tcp_sock *tcp_sk(const struct sock *sk)
{
return (struct tcp_sock *)sk;
}
通过上面的源码中可以看出，可以通过类型的强制转换，将struct sock结构转换成struct tcp_sock类型的结构。进行过强制转换的变量占用的内存地址空间，没有发生变化，只是类型发生的变化，这样我们就可以使用转换后的类型来操作结构体里面的成员，上面进行转换的目的就是这个。
当时，我在看到这个类型转换的时候，我就猜测，这个sock和tcp_sock结构之间肯定是包含的关系，即要么就是sock结构中第一个字段里面包含tcp_sock结构，要么就是相反，tcp_sock结构中第一个字段中包含sock结构。我当时是这么想的。然后，我就把这两个结构体打开。如下所示。
struct tcp_sock {
/* inet_connection_sock has to be the first member of tcp_sock */
struct inet_connection_sock inet_conn;
u16 tcp_header_len; /* Bytes of tcp header to send */
u16 gso_segs; /* Max number of segs per GSO packet */
...
...
};
struct sock {
/*
* Now struct inet_timewait_sock also uses sock_common, so please just
* don't add nothing before this first member (__sk_common) --acme
*/
struct sock_common __sk_common;
#define sk_node __sk_common.skc_node
#define sk_nulls_node __sk_common.skc_nulls_node
#define sk_refcnt __sk_common.skc_refcnt
#define sk_tx_queue_mapping __sk_common.skc_tx_queue_mapping
#define sk_dontcopy_begin __sk_common.skc_dontcopy_begin
#define sk_dontcopy_end __sk_common.skc_dontcopy_end
#define sk_hash __sk_common.skc_hash
#define sk_portpair __sk_common.skc_portpair
#define sk_num __sk_common.skc_num
#define sk_dport __sk_common.skc_dport
#define sk_addrpair __sk_common.skc_addrpair
#define sk_daddr __sk_common.skc_daddr
#define sk_rcv_saddr __sk_common.skc_rcv_saddr
#define sk_family __sk_common.skc_family
#define sk_state __sk_common.skc_state
#define sk_reuse __sk_common.skc_reuse
#define sk_reuseport __sk_common.skc_reuseport
#define sk_ipv6only __sk_common.skc_ipv6only
#define sk_net_refcnt __sk_common.skc_net_refcnt
#define sk_bound_dev_if __sk_common.skc_bound_dev_if
#define sk_bind_node __sk_common.skc_bind_node
#define sk_prot __sk_common.skc_prot
#define sk_net __sk_common.skc_net
#define sk_v6_daddr __sk_common.skc_v6_daddr
#define sk_v6_rcv_saddr __sk_common.skc_v6_rcv_saddr
#define sk_cookie __sk_common.skc_cookie
#define sk_incoming_cpu __sk_common.skc_incoming_cpu
#define sk_flags __sk_common.skc_flags
#define sk_rxhash __sk_common.skc_rxhash
socket_lock_t sk_lock;
atomic_t sk_drops;
int sk_rcvlowat;
struct sk_buff_head sk_error_queue;
struct sk_buff_head sk_receive_queue;
/*
* The backlog queue is special, it is always used with
* the per-socket spinlock held and requires low latency
* access. Therefore we special case it's implementation.
* Note : rmem_alloc is in this structure to fill a hole
* on 64bit arches, not because its logically part of
* backlog.
*/
struct {
atomic_t rmem_alloc;
int len;
struct sk_buff *head;
struct sk_buff *tail;
} sk_backlog;
#define sk_rmem_alloc sk_backlog.rmem_alloc
...
struct socket *sk_socket;
...
};
上面的两个结构体都很大，我只截取了部分字段。但是我为了验证我的猜想，我们只需要每个结构体的第一个字段就可以。当我们查看了两个结构体的第一个字段，发现并不是我们猜想的那样，要么sock结构中第一个字段包含tcp_sock结构，要么tcp_sock结构中第一个字段包含sock结构。比对过后，发现这个两个结构都不相互包含。那么进行类型强制转换过后，我们直接操作结构里面的数据成员，会发生数据的读取的错误，因为原有的成员的位置在新的结构体中成员的名字和位置都不同了。显然，这是不可能发生的。
那么，情况只能是，某个结构中第一个字段中，在这个字段中包含另一个结构体。我们也只能这么想，接下来我们验证这个想法。
在tcp_sock结构体中我们看到第一个字段是
/* inet_connection_sock has to be the first member of tcp_sock */
struct inet_connection_sock inet_conn;
我们进入源码，查看相应的结构体。
struct inet_connection_sock {
/* inet_sock has to be the first member! */
struct inet_sock icsk_inet;
struct request_sock_queue icsk_accept_queue;
struct inet_bind_bucket *icsk_bind_hash;
unsigned long icsk_timeout;
struct timer_list icsk_retransmit_timer;
struct timer_list icsk_delack_timer;
__u32 icsk_rto;
__u32 icsk_pmtu_cookie;
const struct tcp_congestion_ops *icsk_ca_ops;
const struct inet_connection_sock_af_ops *icsk_af_ops;
const struct tcp_ulp_ops *icsk_ulp_ops;
void *icsk_ulp_data;
unsigned int (*icsk_sync_mss)(struct sock *sk, u32 pmtu);
__u8 icsk_ca_state:6,
icsk_ca_setsockopt:1,
icsk_ca_dst_locked:1;
__u8 icsk_retransmits;
__u8 icsk_pending;
__u8 icsk_backoff;
__u8 icsk_syn_retries;
__u8 icsk_probes_out;
__u16 icsk_ext_hdr_len;
struct {
__u8 pending; /* ACK is pending */
__u8 quick; /* Scheduled number of quick acks */
__u8 pingpong; /* The session is interactive */
__u8 blocked; /* Delayed ACK was blocked by socket lock */
__u32 ato; /* Predicted tick of soft clock */
unsigned long timeout; /* Currently scheduled timeout */
__u32 lrcvtime; /* timestamp of last received data packet */
__u16 last_seg_size; /* Size of last incoming segment */
__u16 rcv_mss; /* MSS used for delayed ACK decisions */
} icsk_ack;
struct {
int enabled;
/* Range of MTUs to search */
int search_high;
int search_low;
/* Information on the current probe. */
int probe_size;
u32 probe_timestamp;
} icsk_mtup;
u32 icsk_user_timeout;
u64 icsk_ca_priv[88 / sizeof(u64)];
#define ICSK_CA_PRIV_SIZE (11 * sizeof(u64))
};
在这个inet_connection_sock结构中，看到的第一个字段是struct inet_sock icsk_inet;还不是我们想要的sock结构体。没有办法，我们只能够不停的递归的展开，希望在这个结构体中第一个字段包含我们的sock结构体。
我再次进入到struct inet_sock结构中。源码如下。
struct inet_sock {
/* sk and pinet6 has to be the first two members of inet_sock */
struct sock sk;
#if IS_ENABLED(CONFIG_IPV6)
struct ipv6_pinfo *pinet6;
#endif
/* Socket demultiplex comparisons on incoming packets. */
#define inet_daddr sk.__sk_common.skc_daddr
#define inet_rcv_saddr sk.__sk_common.skc_rcv_saddr
#define inet_dport sk.__sk_common.skc_dport
#define inet_num sk.__sk_common.skc_num
__be32 inet_saddr;
__s16 uc_ttl;
__u16 cmsg_flags;
__be16 inet_sport;
__u16 inet_id;
struct ip_options_rcu __rcu *inet_opt;
int rx_dst_ifindex;
__u8 tos;
__u8 min_ttl;
__u8 mc_ttl;
__u8 pmtudisc;
__u8 recverr:1,
is_icsk:1,
freebind:1,
hdrincl:1,
mc_loop:1,
transparent:1,
mc_all:1,
nodefrag:1;
__u8 bind_address_no_port:1,
defer_connect:1; /* Indicates that fastopen_connect is set
* and cookie exists so we defer connect
* until first data frame is written
*/
__u8 rcv_tos;
__u8 convert_csum;
int uc_index;
int mc_index;
__be32 mc_addr;
struct ip_mc_socklist __rcu *mc_list;
struct inet_cork_full cork;
};
看到这个结构体的源码，很是高兴，果不其然，这真是我们想看到的，在这个inet_sock结构中，包含的第一个字段正是我们的sock结构。
通过上面的分析，我们进行总结：tcp_sock和sock之间的关系。
tcp_sock结构体中包含的第一个字段inet_connection_sock结构。
inet_connection_sock结构体中包含的第一个字段是inet_sock结构。
inet_sock结构体中包含的第一个字段是sock结构。
2. sock结构和socket结构之间的关系
在sock结构中，我们也看到了一个字段是struct socket *sk_socket;这个字段是个指针变量，指向socket结构体。
查看 socket结构体的源码信息。
struct socket {
socket_state state;
short type;
unsigned long flags;
struct socket_wq __rcu *wq;
struct file *file;
struct sock *sk;
const struct proto_ops *ops;
};
在socket结构体中，我们也看到一个成员字段struct sock *sk;这个也是一个指针变量，指向 sock结构体。
通过上面发现，我们可以看出，sock和socket字段中都有相互指向对方的指针变量的字段。
3. 总结（sock结构、socket结构和tcp_sock结构三者之间的关系）
对于struct socket和struct sock，它们的区别在于，socket结构体是对应于用户态，是为应用层提供的统一结构，也就是所谓的general BSD socket。而sock结构体是对应于内核态，是socket在网络层的表示(network layer representation of sockets)。它们两者是一一对应的，在struct socket中有一个指针指向对应的struct sock。

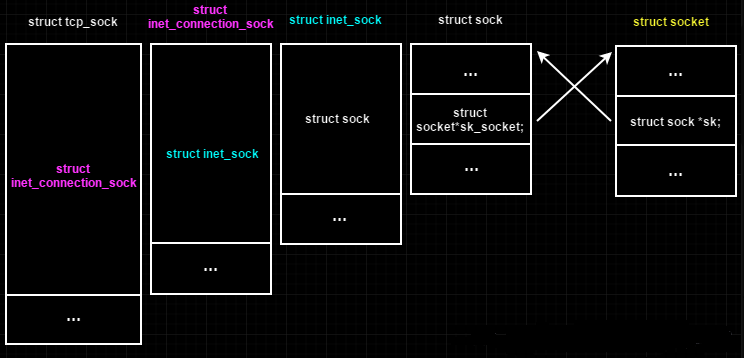

最后用一张图大概描述一下这个几个结构体的关系。
