XDP基础

2021年4月13日 | 由 作者:你的林皇 编辑:你的林皇 | 2500字 | 阅读大约需要5分钟 | 归档于 ebpf |

XDP,全称为eXpress Data Path,是Linux内核网络栈的最底层集成的数据包处理器。它只存在于RX路径上,当网络包到达内核时,XDP程序会在早期被执行 。

RX:Receive(接收)

TX:Transport(发送)

在这种情况下,因为内核还没有对数据包本身进行太多的处理,所以显示数据包的信息非常有限。但因为代码在数据包初期被执行,所以程序对数据包的处理具有更高级别的控制

在没有引入XDP之前,原来的网络数据包传输路径:

NIC设备-->Driver-->Traffic Control-->Netfilter-->TCP stack-->Socket

引入XDP之后,网络数据包传输路径:

NIC设备-->Driver-->Traffic Control-->Netfilter-->TCP stack-->Socket
|        |      |
XDP      XDP    XDP
  1. Offlan XDP:XDP的BPF程序直接hook到可编程网卡硬件设备上,而不是在主机CPU上执行。因为该模式将执行从CPU上移出,并且处于数据链路的最前端,过滤效率与性能最高。如果需要使用这种模式,需要在加载程序时明确声明。
  2. Native XDP:这是默认模式,XDP的BPF程序在网络驱动程序的早期接收路径之外直接运行。
  3. Generic XDP:可以在没有硬件或驱动程序支持的主机上执行上执行XDP的BPF程序。缺点:仿真执行,需要分配额外的套接字缓冲区,导致性能下降。

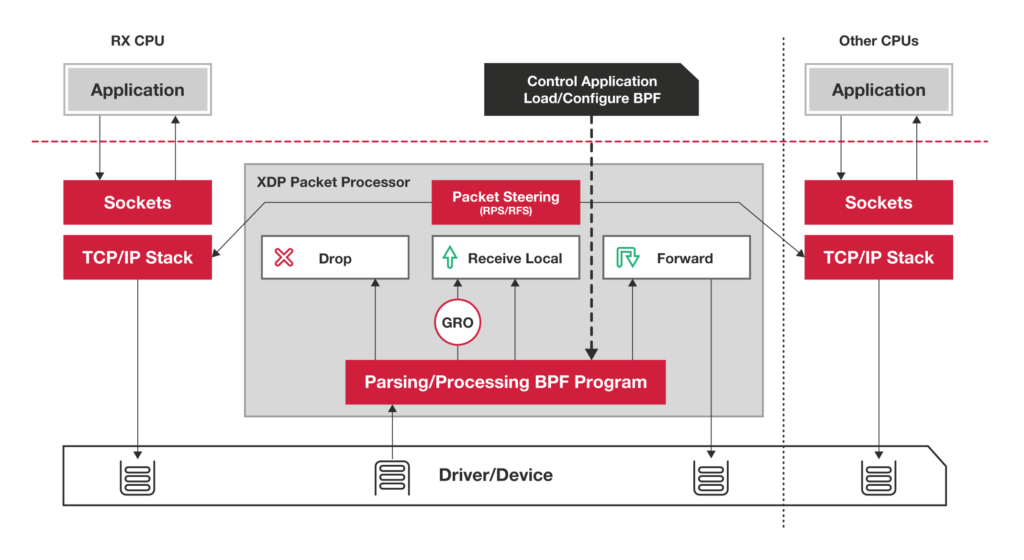

XDP数据包处理器可以在XDP数据包上执行BPF程序,并协调BPF程序和网络栈之间的交互。

数据包处理器处理器保证数据包是可读写的,并允许以操作的形式附加处理后决策。

数据包处理器可以在运行时原子地更新程序和加载新程序,并且不会导致网络和相关流量中断服务。

在运行时,XDP可以使用“忙轮询”模式,在这种模式下,CPU会一直保持处理每个RX队列上的数据包,由于避免了上下文切换,可以使得数据包到达后立即被处理,无论IRQ亲和性如何。

另一方面,XDP可以使用的另一模式是“中断驱动”模式,在该模式下,CPU可以进行其他处理,当接收到数据包时,会产生一个事件中断行为指令,通知CPU在继续正常处理的同时必须处理一个新事件。

enum xdp_action {
	XDP_ABORTED = 0,
	XDP_DROP,
	XDP_PASS,
	XDP_TX,
	XDP_REDIRECT,
};
  • XDP_DROP(丢弃)

    丢弃数据包。

    这发生在驱动程序的最早RX阶段;丢弃数据包仅意味着将数据包回收到刚刚“到达”的RX环形队列中。

    丢弃的数据包将尽可能少地占用CPU处理时间和功耗。

  • XDP_TX(转发)

    转发数据包。

    这可能在数据包被修改前或修改后发生;转发数据包意味着将接收到的数据包发送回数据包到达的同一网卡。

  • XDP_REDIRECT(重定向)

    与XDP_TX相似,重定向也用于传递XDP数据包,但是重定向是通过另一个网卡传输或者传入到BPF的cpumap中。

    对于传入到BPF的cpumap场景,则CPU继续为网卡的接收队列提供XDP处理,并将处理上层内核栈的数据包推送给远程CPU,这类似于XDP_PASS,但是XDP的BPF程序可以继续为传入的高负载提供服务,而不仅是暂时把当前数据包推送到上层内核栈。

  • XDP_PASS(传递)

    将数据包传递到普通网络栈进行处理。

    这等效于没有XDP的默认数据包处理行为。

    这可以通过以下两种方式之一来完成:

    • 正常方式接收数据包,分配元数据sk_buff结构并且将接收数据包入栈,然后将数据包引导到另一个CPU进行处理。它允许原始接口到用户空间进行处理。这可能发生在数据包被修改之前或被修改之后。
    • 通用接收卸载(GRO)方式接收大的数据包,并且合并相同连接的数据包。经过处理后,GRO最终将数据包传入“正常接收”流。
  • XDP_ABORTED(错误)

    表示eBPF程序错误,并导致数据包被丢弃。

    程序不应该将它作为返回码。

    例如,如果程序除以零,则将返回XDP_ABORTED。XDP_ABORTED的值始终为零。我们可以通过trace_xdp_exception跟踪点进行额外监控来检测不良行为。

XDP暴露的钩子具有特定的输入上下文,它是单一输入参数。它的类型为struct xdp_md。

struct xdp_md {
	__u32 data;
	__u32 data_end;
	__u32 data_meta;
	/* Below access go through struct xdp_rxq_info */
	__u32 ingress_ifindex; /* rxq->dev->ifindex */
	__u32 rx_queue_index;  /* rxq->queue_index  */
};

datadata_ened字段分别是数据包开始和结束的指针,它们是用来获取和解析传来的数据;

data_meta指针,初始阶段它是一个空闲的内存地址,供XDP程序与其他层交换数据包元数据时使用;

ingress_ifindex是接收数据包的接口;

rx_queue_index是对应的RX队列的索引。

iproute2提供的ip命令具有充当XDP前端的能力,可以将XDP程序编译成ELF文件并加载它,并且完全支持映射、映射重定向、尾部调用和对象持久化。

命令:ip link set dev [device name] xdp obj xdp-program.o sec [section name]

  • ip:调用ip命令;
  • link:配置网络接口;
  • set:更改设备属性;
  • dev [device name]:指定我们要在其上操作和加载XDP程序的网络设备;
  • xdp obj xdp-program.o:从名为xdp-program.o的ELF文件(对象)中加载XDP程序。该命令的xdp部分告诉系统当本地驱动可用时,使用本地驱动程序,否则回退到使用Generic驱动程序。你也可以通过使用更具体的选择器来强制使用一种模式:
    • xdpgeneric:使用Generic XDP模式;
    • xdpdrv:使用Native XDP模式;
    • xdpoffland:使用Offland XDP模式。
  • sec [section name]:指定section名,此为从ELF文件中加载的BPF程序。如果未指定,section默认为prog。如果程序中未指定任何的section,则必须在ip调用中指定sec.txt。

当使用iproute2作为加载器时,你可以跳过自己编写加载器的部分。

如果自己用C语言写加载部分,就相对比较麻烦了。

内核部分:

SEC("program_name")
int xdp_prog(struct xdp_md *ctx)
{
    ......
    return xdp_action;
}

用户部分:

// 加载的部分代码
int main(int argc, char **argv)
{
    struct bpf_prog_load_attr prog_load_attr = {
        .prog_type = BPF_PROG_TYPE_XDP,
    };
    const char *prog_name = "program_name";
    struct bpf_program *prog;
    int prog_fd;
    char filename[PATH_MAX];
    struct bpf_object *obj;
    int opt, i, idx, err;

    snprintf(filename, sizeof(filename), "%s_kern.o", argv[0]);
    prog_load_attr.file = filename;

    err = bpf_prog_load_xattr(&prog_load_attr, &obj, &prog_fd);

    prog = bpf_object__find_program_by_title(obj, program);
    prog_fd = bpf_program__fd(prog);

    map_fd = bpf_map__fd(bpf_object__find_map_by_name(obj, "map_name"));

    err = do_attach(.., prog_fd, map_fd, ..);
}

参考资料:

《Linux内核观测技术BPF》

你的第一个XDP BPF程序

eXpress数据路径

Linux源码下:/sample/bpf/xdp部分示例
