Linux进程虚拟地址空间

2021年8月30日 | 由 梁金荣 | 2700字 | 阅读大约需要6分钟 | 归档于 内存管理 |

1. 前言

谈到Linux进程虚拟地址空间,还要从程序说起。本文通过分析程序的编译执行过程,分享了Linux进程虚拟地址空间的结构、组织和创建,并通过分析Linux内核源代码,总结了进程、进程虚拟地址空间和虚存区的关系。

2. 程序编译运行过程

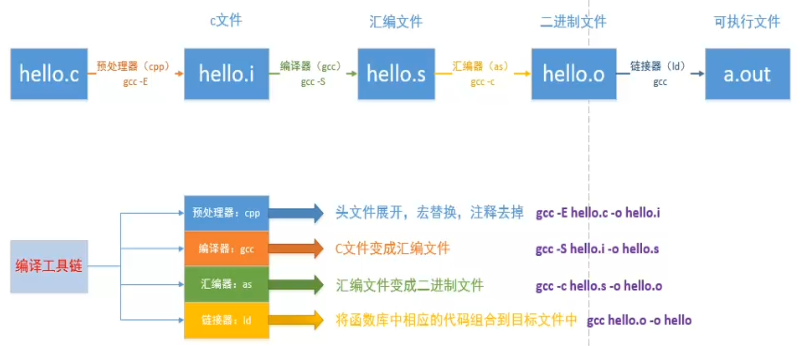

我们编写好一个C程序后,经过预处理、编译、汇编、链接后,生成Linux中的可执行文件ELF文件。

3. 进程虚拟地址空间的结构

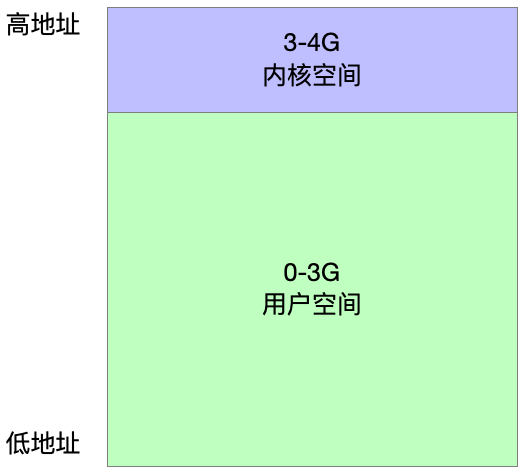

当我们运行可执行文件时,父进程通过fork系统调用创建子进程,可以理解为进程就是运行中的程序。在32位Linux系统中,每个进程都有4GB的虚拟地址空间,其中0-3GB是用户空间,3-4GB是内核空间。每个进程都以为自己独占整个4GB的地址空间,但实际上1GB的内核空间是所有进程共享的,独占的3GB用户空间也只是虚拟的。

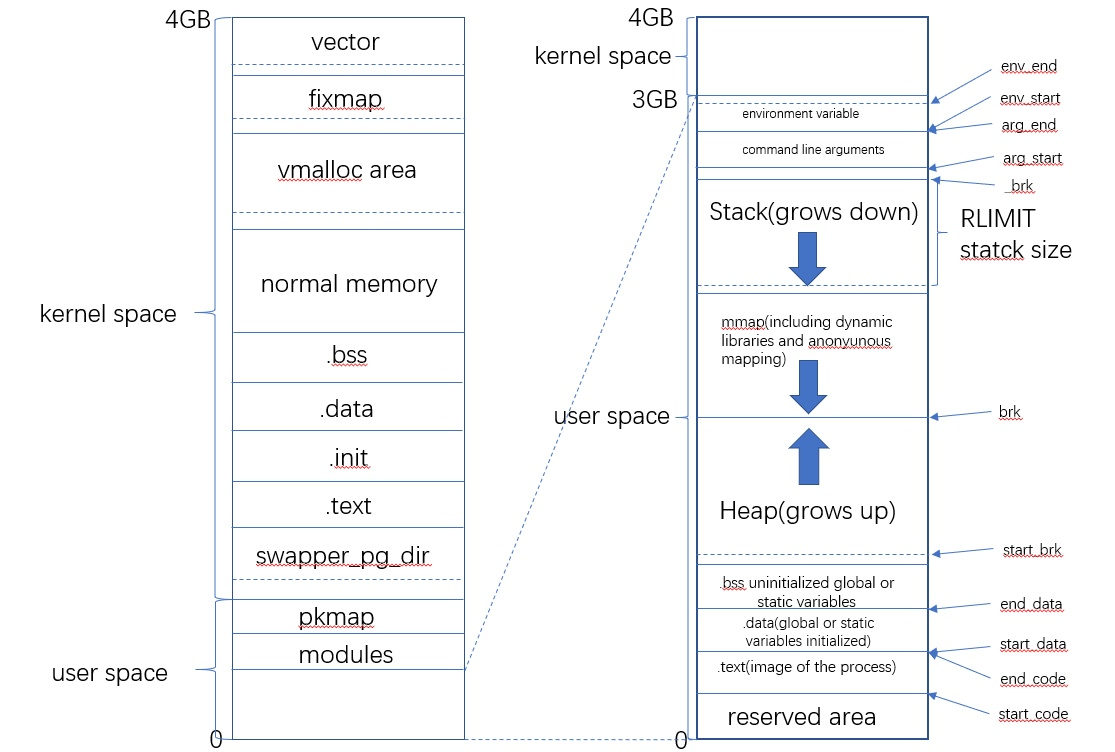

那么进程虚拟地址空间结构是什么样子呢? 虚拟地址空间包含很多虚存区,它的结构和功能如下图所示。

内核中使用vm_area_struct描述进程虚拟地址空间中的虚存区,4.19内核中定义如下(include/linux/mm_types.h):

struct vm_area_struct {
	/* The first cache line has the info for VMA tree walking. */

	unsigned long vm_start;		/* Our start address within vm_mm. */
	unsigned long vm_end;		/* The first byte after our end address
					   within vm_mm. */

	/* linked list of VM areas per task, sorted by address */
	struct vm_area_struct *vm_next, *vm_prev;

	struct rb_node vm_rb;

	......

	struct mm_struct *vm_mm;	/* The address space we belong to. */
	pgprot_t vm_page_prot;		/* Access permissions of this VMA. */
	unsigned long vm_flags;		/* Flags, see mm.h. */

	......

	/* Function pointers to deal with this struct. */
	const struct vm_operations_struct *vm_ops;

	/* Information about our backing store: */
	unsigned long vm_pgoff;		/* Offset (within vm_file) in PAGE_SIZE
					   units */
	struct file * vm_file;		/* File we map to (can be NULL). */
	void * vm_private_data;		/* was vm_pte (shared mem) */

	......

} __randomize_layout;

关键信息:

  • vm_startvm_end指定了该虚存区在虚拟地址空间中的起始和结束地址。

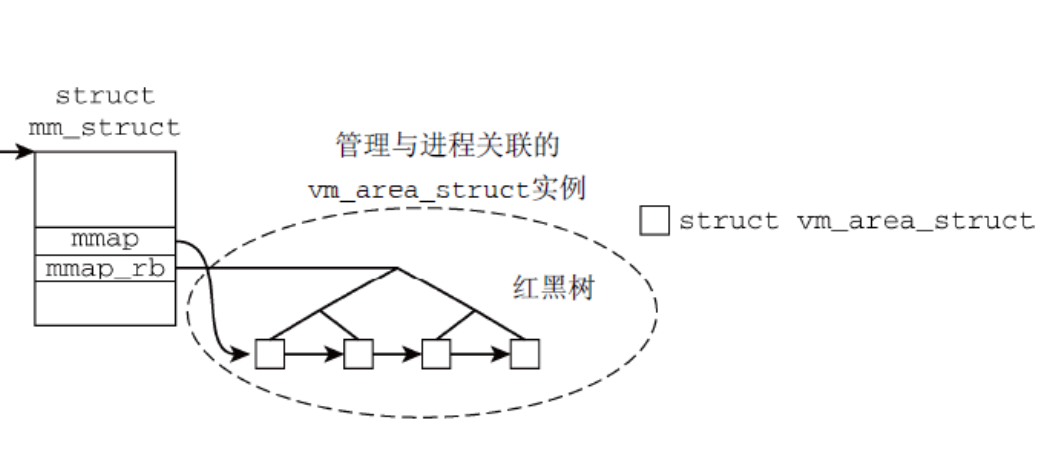

  • 进程所有的vm_area_struct描述的虚存区由红黑树和双向链表来组织,红黑树的根节点位于mm_rb,双向链表开始于mm_struct->mmap(下文会介绍mm_struct),由vm_nextvm_prev分别指向双向链表的后继和前驱。

问:使用双向链表来组织进程的虚存区就好了,为什么还要用到红黑树呢? 答:内核对虚存区进行操作时,需要找到特定地址关联的区域,而扫描链表是一种很低效的操作,尤其对于数据密集型应用(存在大量虚存区)。红黑树是一种二叉排序树,其节点标记为红色或黑色,节点的红黑标记可以简化重新平衡树的过程,它具有普通查找树的所有性质,添加、查找和删除都可以在O(logn)时间内完成。因此,进程的虚存区还使用红黑树来组织,可以明显加快虚存区的扫描速度。

  • vm_mm是一个反向指针,指向该虚存区所属的mm_struct
  • vm_page_prot存储了该区域的访问权限。
  • vm_flags是描述该区域的一组标志。
  • vm_ops是一个指向很多方法集合的指针,这些方法用于在虚存区上执行各种操作,主要包括创建、删除等。
  • vm_file指向了一个被映射的文件。

进程的虚拟地址空间中包含了上述的虚存区,那么每个进程的虚拟地址空间又是如何管理的呢? 内核中使用mm_struct结构管理进程的虚拟地址空间,4.19内核中定义如下(include/linux/mm_types.h):

struct mm_struct {
	struct {
		struct vm_area_struct *mmap;		/* list of VMAs */
		struct rb_root mm_rb;
		u64 vmacache_seqnum;                   /* per-thread vmacache */

     	......

		unsigned long task_size;	/* size of task vm space */
		unsigned long highest_vm_end;	/* highest vma end address */
		pgd_t * pgd;
		atomic_t mm_users;
		atomic_t mm_count;
		int map_count;			/* number of VMAs */

		......

		spinlock_t arg_lock; /* protect the below fields */
		unsigned long start_code, end_code, start_data, end_data;
		unsigned long start_brk, brk, start_stack;
		unsigned long arg_start, arg_end, env_start, env_end;

		......

	} __randomize_layout;

	/*
	 * The mm_cpumask needs to be at the end of mm_struct, because it
	 * is dynamically sized based on nr_cpu_ids.
	 */
	unsigned long cpu_bitmap[];
};

关键信息:

  • mmap指向了进程虚拟地址空间中虚存区双链表开始的节点。
  • mm_rb指向了虚存区红黑树的根节点。
  • task_size描述了进程虚拟地址空间长度。
  • pgd指向了页全局目录的初始地址。
  • start_codeend_code分别保存了可执行代码在虚存区的开始和结束地址, start_dataend_data分别保存了已初始化数据在虚存区的开始和结束地址。
  • start_brkbrk分别保存了堆区域的开始和结束地址, start_stack保存了栈的开始地址。
  • arg_startarg_end分别保存了参数列表的开始和结束地址, env_startenv_end分别保存了环境变量的开始和结束地址。

4. 进程虚拟地址空间的创建

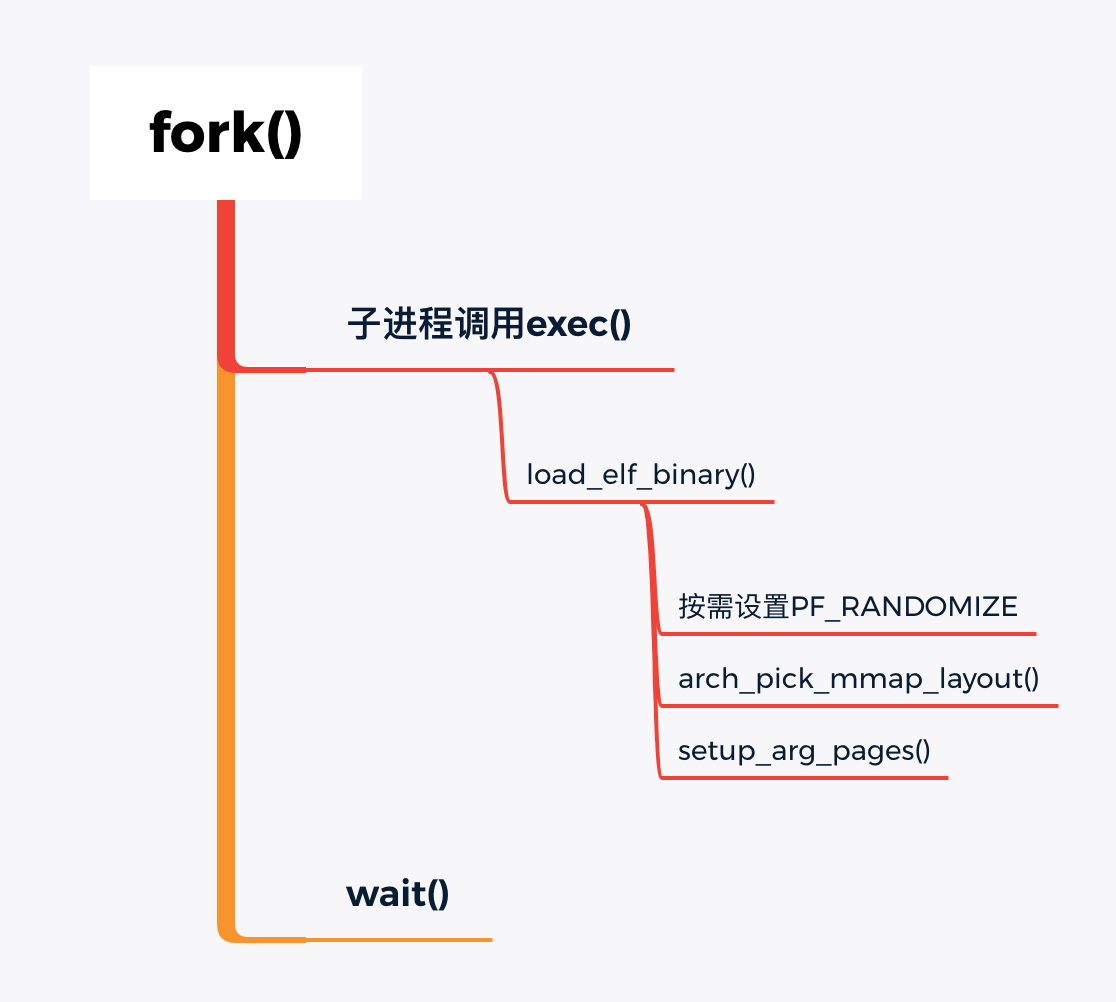

那么进程的虚拟地址空间是怎么创建的呢? Linux通过fork()创建新进程后,使用wait()等待子进程完成。子进程通过exec系统调用执行load_elf_binary()装载ELF二进制文件,创建新进程的地址空间。

创建进程虚拟地址空间时,首先,需要设置PF_RANDOMIZE,如果全局变量randomize_va_space设置为1,则启用地址空间随机化机制。该设置会降低计算机的速度,但是可以提高系统的安全性,因为该设置使得内核不会为栈和内核映射区选择固定的位置,每次新进程启动时改变这些值的设置,从而攻击者无法依靠固定的地址找到栈。

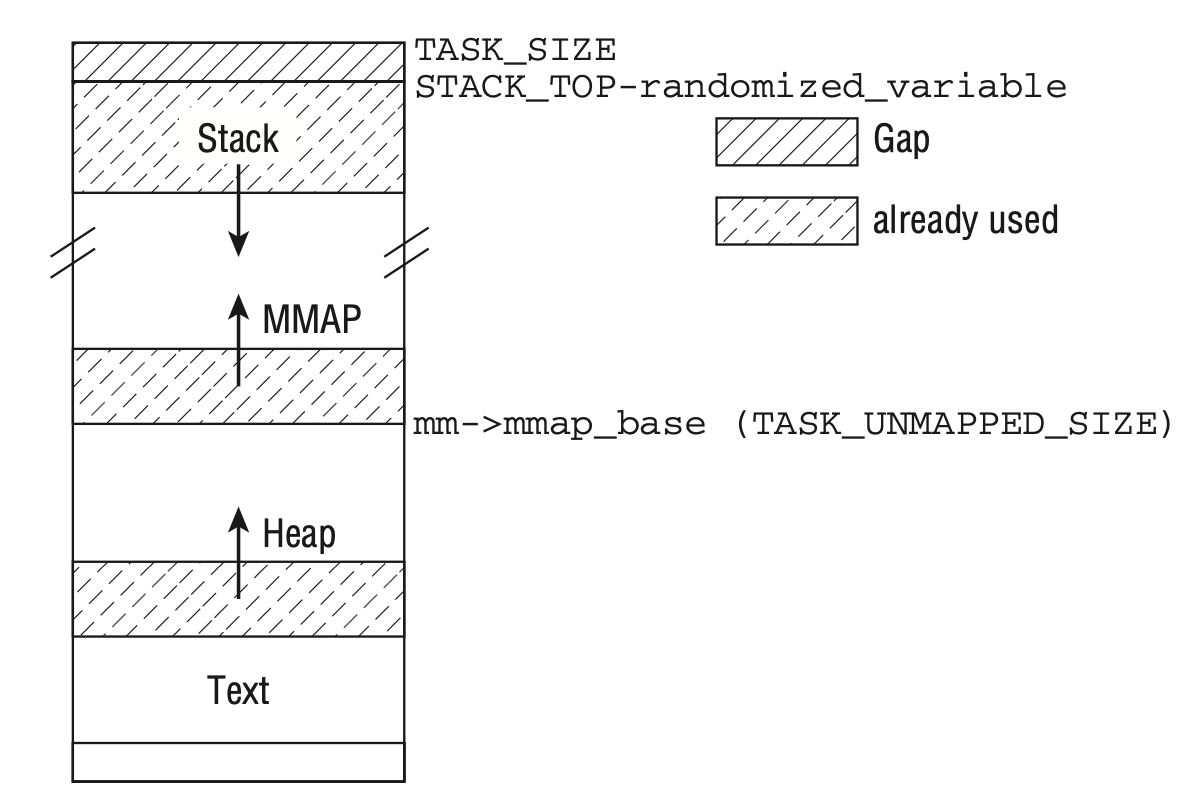

然后,内核使用arch_pick_mmap_layout()选择进程虚拟地址空间的布局。其布局常见的有两种,分别是经典布局和新布局。经典布局适用于计算机提供了巨大的虚拟地址空间,这取决于操作系统的位数。经典布局如下图所示,栈起始于STACK_TOP,内存映射区起始于mm_struct并向上扩展。

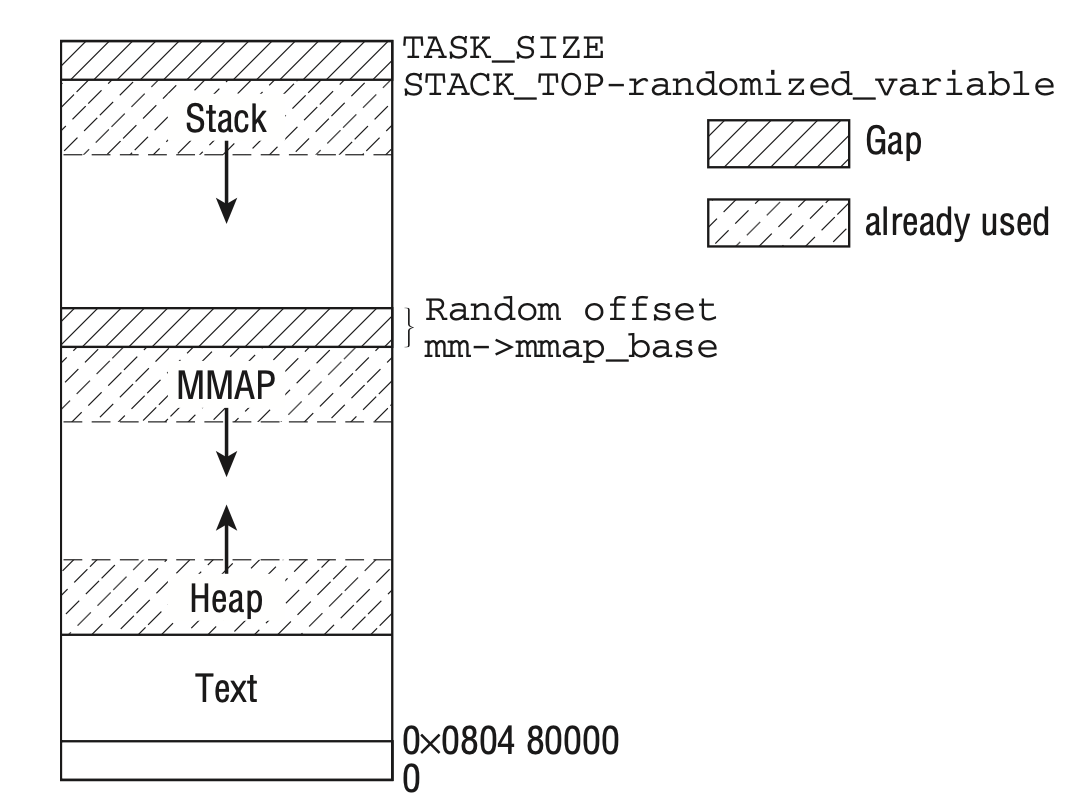

经典布局的问题在于堆的使用空间很小,新布局使用固定值限制栈的最大长度,内存映射区从栈的末端向下扩展。

4.19内核中选择布局的函数如下(arch/x86/mm/mmap.c):

void arch_pick_mmap_layout(struct mm_struct *mm, struct rlimit *rlim_stack)
{
	if (mmap_is_legacy())
		mm->get_unmapped_area = arch_get_unmapped_area;
	else
		mm->get_unmapped_area = arch_get_unmapped_area_topdown;

	arch_pick_mmap_base(&mm->mmap_base, &mm->mmap_legacy_base,
			arch_rnd(mmap64_rnd_bits), task_size_64bit(0),
			rlim_stack);

#ifdef CONFIG_HAVE_ARCH_COMPAT_MMAP_BASES
	/*
	 * The mmap syscall mapping base decision depends solely on the
	 * syscall type (64-bit or compat). This applies for 64bit
	 * applications and 32bit applications. The 64bit syscall uses
	 * mmap_base, the compat syscall uses mmap_compat_base.
	 */
	arch_pick_mmap_base(&mm->mmap_compat_base, &mm->mmap_compat_legacy_base,
			arch_rnd(mmap32_rnd_bits), task_size_32bit(),
			rlim_stack);
#endif
}

可以看到如果配置是legacy模式,则内核通过arch_get_unmapped_area函数设置经典布局,否则内核通过arch_get_unmapped_area_topdown设置内存映射自顶向下的新布局。arch_pick_mmap_base()函数选择内存映射的基地址。

最后,load_elf_binary函数调用setup_arg_pages在适当的位置创建栈。

5. 进程、虚拟地址空间和虚存区的关系

进程的虚拟地址空间的创建介绍完了,那么进程、进程的虚拟地址空间、虚存区它们是怎么联系起来的呢。通过分析内核源代码,姑且画出此图。

6. 结语

到此,我们了解了进程虚拟地址空间。那么,物理地址与虚拟地址它们有什么联系呢?Linux中物理地址是怎么管理和分配呢?下期文章继续分享,谢谢阅读。
