task_struct简要分析

2020年8月18日 | 由 张纪庆 | 4400字 | 阅读大约需要9分钟 | 归档于 进程管理 |

前言

为了管理进程,OS必须对每个进程所作的事情进行清楚地描述,OS使用数据结构来代表处理不同的实体,这个数据结构就是通常所说的进程描述符和进程控制块PCB,在linux中,使用task_struct结构体,每个进程都会被分配一个该结构,包含了进程的所有信息。

注:task_struct结构体被定义在<include/linux/sched.h>中

结构体成员

  1. 进程状态:
     volatile long state;
     //volatile确保本条指令不会因编译器的优化而省略,且要求每次直接读值
     预定义的状态值:
     /* Used in tsk->state: */
    #define TASK_RUNNING			0x0000
    //进程要么正在执行,要么准备执行
    #define TASK_INTERRUPTIBLE		0x0001
    //可中断的睡眠,可以通过一个信号唤醒
    #define TASK_UNINTERRUPTIBLE		0x0002
    //不可中断的睡眠,不可以通过信号进行唤醒
    #define __TASK_STOPPED			0x0004
    //进程停止执行
    #define __TASK_TRACED			0x0008
    //进程被追踪
    /* Used in tsk->exit_state: */
    #define EXIT_DEAD			0x0010
    //进程的最终状态,进程死亡
    #define EXIT_ZOMBIE			0x0020
    //僵尸状态的进程,表示进程被终止,但是父进程还没有获取它的终止信息,比如进程有没有执行完等信息
    #define EXIT_TRACE			(EXIT_ZOMBIE | EXIT_DEAD)
    /* Used in tsk->state again: */
    #define TASK_PARKED			0x0040
    #define TASK_DEAD			0x0080
    //死亡
    #define TASK_WAKEKILL			0x0100
    //唤醒并杀死的进程
    #define TASK_WAKING			0x0200
    //唤醒进程
    #define TASK_NOLOAD			0x0400
    #define TASK_NEW			0x0800
    #define TASK_STATE_MAX			0x1000

  2. 进程标识符:
     pid_t pid;
     pid_t tgid;

         每个进程都有自己的pid,每个线程都有自己的线程id(pthread_t类型),但这是在用户空间的层面,而在内核层面中,线程其实就是进程,所以为了更好区分这些概念,一般使用task来指代内核中的进程概念,依旧用进程来指定用户空间层面的进程。


    ​ 那么在内核中,每个线程都是一个task,所以每个线程都有自己的一份task_struct,而且都有自己独特的pid,那么此时tgid是干什么的那?

    ​ 答:是用来说明线程是属于哪一个进程的,一个进程就是一个线程组,所以每个进程的所有线程都有着相同的tgid。当程序开始运行的时候,只有一个主线程,这个主线程的tgid就是pid,而当该主线程创建其他线程的时候,就继承了主线程的tgid。

  3. 进程内核栈:

    ​ 当进程通过系统调用陷入内核时,内核代码所使用的栈并不是用户空间中的栈,而是一个内核空间的栈,也就是进程内核栈,它用于支持系统调用中的函数调用和自动变量,还用于保存一些系统调用前的应用信息,如用户空间栈指针、系统调用参数。

    ​ 每个进程在创建的时候都会得到一个内核栈空间,内核栈和进程的对应关系是通过2个结构体中的指针成员完成的,其中就有tas_struct:这里的stack指向栈底。

    void *stack;
    //通过alloc_thread_info函数分配它的内核栈,通过free_thread_info函数释放所分配的内核栈,具体函数在fork.c中


    ​ 另外一个是thread_info位于<thread.h>中,保存了线程所需的特定处理器的信息, 也就是进程所依赖体系结构的信息,以及通用的task_struct的指针:

    /*
     * low level task data that entry.S needs immediate access to.
     * __switch_to() assumes cpu_context follows immediately after cpu_domain.
     */
    struct thread_info {
        unsigned long        flags;        /* low level flags */
        int            preempt_count;    /* 0 => preemptable, <0 => bug */
        mm_segment_t        addr_limit;    /* address limit */
        struct task_struct    *task;        /* main task structure */
        struct exec_domain    *exec_domain;    /* execution domain */
        __u32            cpu;        /* cpu */
        __u32            cpu_domain;    /* cpu domain */
        struct cpu_context_save    cpu_context;    /* cpu context */
        __u32            syscall;    /* syscall number */
        __u8            used_cp[16];    /* thread used copro */
        unsigned long        tp_value;
        struct crunch_state    crunchstate;
        union fp_state        fpstate __attribute__((aligned(8)));
        union vfp_state        vfpstate;
    #ifdef CONFIG_ARM_THUMBEE
        unsigned long        thumbee_state;    /* ThumbEE Handler Base register */
    #endif
        struct restart_block    restart_block;
    };

    其中最关键的是task成员,指向的是所创建的进程struct task_struct结构体
    其中的stack成员就是内核栈,也就是说内核栈空间和thread_info是公用一块空间的
    如果内核栈溢出,thread_info就会被摧毁,系统崩溃


    ​ 上述两个结构体通过<sched.h>中的union thread_union联系在一起,代码如下所示:

    union thread_union {
      #ifndef CONFIG_ARCH_TASK_STRUCT_ON_STACK
              struct task_struct task;
         #endif
         #ifndef CONFIG_THREAD_INFO_IN_TASK
              struct thread_info thread_info;
         #endif
              unsigned long stack[THREAD_SIZE/sizeof(long)];
      };
      //这块区域在32为系统上是8K=8192,占两个叶框,64位上通常是16K,其实地址必须是8192的整数倍
    架构           THREAD_SIZE
    x86            arch/x86/include/asm/page_32_types.h, line 21
    x86_64         arch/x86/include/asm/page_64_types.h, line 11
    arm            arch/arm/include/asm/thread_info.h, line 20
    arm64          arch/arm64/include/asm/thread_info.h, line 32

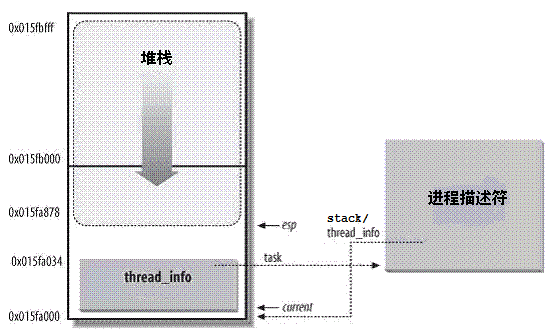

    ​ 处于效率考虑,内核让这个union空间占用连续的两个叶框,并让第一个页框的其实地址是213的倍数。下图描述了物理内存中存放两种数据结构的方式,线程描述符驻留在这个内存区的开始,从栈顶末端向下增长。

    • esp寄存器:是CPU栈指针,用来存放栈顶单元的地址,在80x86系统中,栈起始于顶端,并朝着这个内存区开始的方向增长从用户态刚切换到内核态后,进程的内核栈总是空的,因此,esp寄存器指向这个栈的顶端,一旦写入数据,esp的值就递减。

    • thread_info和内核栈共用了thread_union结构,但是thread_info大小固定,存在在联合体的开始部分,而内核栈由高地址向低地址拓展,当内核栈的栈顶到达thread_info的存储空间时,则会发生栈溢出。

    • 系统的current指针指向了当前运行进程的thread_union(或者thread_info)结构。

    • 进程task_struct中的stack指向了进程的thread_union(或者thread_info)的地址,在早期的内核中这个指针用struct thread_info *thread_info来表示,在新的内核中用哪个了更浅显的名字 void *stack,即内核栈。

      内核栈的产生:在进程被创建的时候,fork族的系统调用会分别为内核栈和struct task_struct分配空间,调用过程:

      fork族的系统调用-->do_fork-->copy_process-->dup_task_struct
      dup_task_struct函数
      static struct task_struct *dup_task_struct(struct task_struct *orig)
      {
          struct task_struct *tsk;
          struct thread_info *ti;
          unsigned long *stackend;

          int err;

          prepare_to_copy(orig);

          tsk = alloc_task_struct();
          //alloc_task_struct()使用内核的slab分配器去为所要创建的进程分配
          //struct task_struct的空间
          if (!tsk)
              return NULL;

          ti = alloc_thread_info(tsk);
          //alloc_thread_info():使用内核的伙伴系统去为所要创建的进程分配内核栈,
          //也就是union thread_union空间
          if (!ti) {
              free_task_struct(tsk);
              return NULL;
          }

           err = arch_dup_task_struct(tsk, orig);
          if (err)
              goto out;

          tsk->stack = ti;

          err = prop_local_init_single(&tsk->dirties);
          if (err)
              goto out;

          setup_thread_stack(tsk, orig);
      ......
      注意:
      后面的tsk->stack = ti;语句,这就是关联了struct task_struct和内核栈
      而在setup_thread_stack(tsk, orig);中,关联了内核栈和struct task_struct
      static inline void setup_thread_stack(struct task_struct *p, struct task_struct *org)
      {
          *task_thread_info(p) = *task_thread_info(org);
          task_thread_info(p)->task = p;
      }

  4. 标记:

    ​ 反应进程的状态信息,用于内核识别当前的状态

    unsigned int flags;	/* per process flags, defined below */

     flags成员的可能取值如下
     #define PF_KSOFTIRQD	0x00000001	/* I am ksoftirqd */
    #define PF_STARTING	0x00000002	/* being created */
    #define PF_EXITING	0x00000004	/* getting shut down */
    #define PF_EXITPIDONE	0x00000008	/* pi exit done on shut down */
    #define PF_VCPU		0x00000010	/* I'm a virtual CPU */
    #define PF_WQ_WORKER	0x00000020	/* I'm a workqueue worker */
    #define PF_FORKNOEXEC	0x00000040	/* forked but didn't exec */
    #define PF_MCE_PROCESS  0x00000080      /* process policy on mce errors */
    #define PF_SUPERPRIV	0x00000100	/* used super-user privileges */
    #define PF_DUMPCORE	0x00000200	/* dumped core */
    #define PF_SIGNALED	0x00000400	/* killed by a signal */
    #define PF_MEMALLOC	0x00000800	/* Allocating memory */
    #define PF_USED_MATH	0x00002000	/* if unset the fpu must be initialized before use */
    #define PF_FREEZING	0x00004000	/* freeze in progress. do not account to load */
    #define PF_NOFREEZE	0x00008000	/* this thread should not be frozen */
    #define PF_FROZEN	0x00010000	/* frozen for system suspend */
    #define PF_FSTRANS	0x00020000	/* inside a filesystem transaction */
    #define PF_KSWAPD	0x00040000	/* I am kswapd */
    #define PF_OOM_ORIGIN	0x00080000	/* Allocating much memory to others */
    #define PF_LESS_THROTTLE 0x00100000	/* Throttle me less: I clean memory */
    #define PF_KTHREAD	0x00200000	/* I am a kernel thread */
    #define PF_RANDOMIZE	0x00400000	/* randomize virtual address space */
    #define PF_SWAPWRITE	0x00800000	/* Allowed to write to swap */
    #define PF_SPREAD_PAGE	0x01000000	/* Spread page cache over cpuset */
    #define PF_SPREAD_SLAB	0x02000000	/* Spread some slab caches over cpuset */
    #define PF_THREAD_BOUND	0x04000000	/* Thread bound to specific cpu */
    #define PF_MCE_EARLY    0x08000000      /* Early kill for mce process policy */
    #define PF_MEMPOLICY	0x10000000	/* Non-default NUMA mempolicy */
    #define PF_MUTEX_TESTER	0x20000000	/* Thread belongs to the rt mutex tester */
    #define PF_FREEZER_SKIP	0x40000000	/* Freezer should not count it as freezable */
    #define PF_FREEZER_NOSIG 0x80000000	/* Freezer won't send signals to it */

    状态 描述
    PF_FORKNOEXEC 表示进程刚被创建,但还没有执行
    PF_SUPERPRIV 表示进程拥有超级用户特权
    PF_SIGNALED 表示进程被信号杀出
    PF_EXITING 表示进程开始关闭
  5. 进程亲属关系的成员:
     struct task_struct *real_parent; /* real parent process */
    //real_parent指向父进程,如果创建它的父进程不在存在,则指向PID为1的init进程
         struct task_struct *parent; /* recipient of SIGCHLD, wait4() reports */
    //parent指向父进程,当它终止时,必须向父进程发送信号,通常与real_parent相同
         struct list_head children;	/* list of my children */
    //表示链表的头部,链表中的所有元素都是他的子进程
     struct list_head sibling;	/* linkage in my parent's children list */
    //sibling用于把当前进程插入到兄弟链表中
         struct task_struct *group_leader;	/* threadgroup leader */
    //group_leader指向其所在进程组的领头进程

  6. ptrace系统调用:
     unsigned int ptrace;
     struct list_head ptraced;
     struct list_head ptrace_entry;
     unsigned long ptrace_message;
     siginfo_t *last_siginfo; /* For ptrace use.  */
    #ifdef CONFIG_HAVE_HW_BREAKPOINT
     atomic_t ptrace_bp_refcnt;
    #endif

    成员ptrace被设置为0时,表示不需要被追踪,可能的取值有:
    /* linux-2.6.38.8/include/linux/ptrace.h */
    #define PT_PTRACED	0x00000001
    #define PT_DTRACE	0x00000002	/* delayed trace (used on m68k, i386) */
    #define PT_TRACESYSGOOD	0x00000004
    #define PT_PTRACE_CAP	0x00000008	/* ptracer can follow suid-exec */
    #define PT_TRACE_FORK	0x00000010
    #define PT_TRACE_VFORK	0x00000020
    #define PT_TRACE_CLONE	0x00000040
    #define PT_TRACE_EXEC	0x00000080
    #define PT_TRACE_VFORK_DONE	0x00000100
    #define PT_TRACE_EXIT	0x00000200

  7. Performance Event:是随着linux内核代码一同发布和维护的性能诊断工具
    #ifdef CONFIG_PERF_EVENTS
     struct perf_event_context *perf_event_ctxp[perf_nr_task_contexts];
     struct mutex perf_event_mutex;
     struct list_head perf_event_list;
    #endif
    参考网站:
    http://www.ibm.com/developerworks/cn/linux/l-cn-perf1/index.html?ca=drs-#major1
        https://www.ibm.com/developerworks/cn/linux/l-cn-perf2/index.html?ca=drs-#major1

  8. 进程调度
     int prio, static_prio, normal_prio;
     //prio用于保存动态优先级
     //static_prio用于保存静态优先级,可以通过nice系统调用来进行修改
     //normal_prio的值取决于静态优先级和调度策略

         unsigned int rt_priority;
     //用于保存实时优先级

         const struct sched_class *sched_class;
     //内核抽象出一个调度类(struct sched_class),它只是向调度器声明一组函数指针,
     //不同的类各自去实现,由调度器统一调度
    //内核中的调度类有:
    /* linux-2.6.38.8/kernel/sched_fair.c */
    static const struct sched_class fair_sched_class;
    /* linux-2.6.38.8/kernel/sched_rt.c */
    static const struct sched_class rt_sched_class;
    /* linux-2.6.38.8/kernel/sched_idletask.c */
    static const struct sched_class idle_sched_class;
    /* linux-2.6.38.8/kernel/sched_stoptask.c */
    static const struct sched_class stop_sched_class;

     struct sched_entity se;
     //使用cfs调度,一般是普通进程使用

         struct sched_rt_entity rt;
    //使用rt调度,一般是实时进程调用
    //注意:se和rt都是调用实体,每个进程都有其中之一的实体
         unsigned int policy;
     //表示进程的调度策略,主要有:
     #define SCHED_NORMAL		0  //用于普通进程,通过cfs调度器实现
    #define SCHED_FIFO		1          //先入先出调度算法,实时调度策略
    #define SCHED_RR		2          //轮转调度算法,也是实时调度策略
    #define SCHED_BATCH		3  //用户非交互的处理器消耗型进程
    /* SCHED_ISO: reserved but not implemented yet */
    #define SCHED_IDLE		5         //在系统负载很低时使用

         cpumask_t cpus_allowed;
    //用户控制进程可以在那个处理器上运行


    ​ 实时优先级是0到MAX_RT_PRIO-1(即99),而普通进程的优先级范围是从MAX_RT_PRIO到MAX_PRIO-1(即100到139),值越大静态优先级越低.

    /* linux-2.6.38.8/include/linux/sched.h */
    #define MAX_USER_RT_PRIO	100
    #define MAX_RT_PRIO		MAX_USER_RT_PRIO

    #define MAX_PRIO		(MAX_RT_PRIO + 40)
    #define DEFAULT_PRIO		(MAX_RT_PRIO + 20)

  9. 时间数据:

    ​ 一个进程从创建到终止叫做进程的生存期,进程在其生存期内使用CPU时间,内核都需要进行记录,进程耗费的时间分为两部分,一部分是用户模式下耗费的时间,一部分是在系统模式下耗费的时间。

    cputime_t utime, stime, utimescaled, stimescaled;
        cputime_t gtime;
        cputime_t prev_utime, prev_stime;//记录当前的运行时间(用户态和内核态)
        unsigned long nvcsw, nivcsw; //自愿/非自愿上下文切换计数
        struct timespec start_time;  //进程的开始执行时间
        struct timespec real_start_time;  //进程真正的开始执行时间
        unsigned long min_flt, maj_flt;
        struct task_cputime cputime_expires;//cpu执行的有效时间
        struct list_head cpu_timers[3];//用来统计进程或进程组被处理器追踪的时间
        struct list_head run_list;
        unsigned long timeout;//当前已使用的时间(与开始时间的差值)
        unsigned int time_slice;//进程的时间片的大小
        int nr_cpus_allowed;

  10. 文件系统信息:
    /* filesystem information */
        struct fs_struct *fs;//文件系统的信息的指针
    /* open file information */
        struct files_struct *files;//打开文件的信息指针

  11. 信号处理信息:
    /* Signal handlers: */
        struct signal_struct            *signal;
    //指向进程信号描述符
        struct sighand_struct           *sighand;
    //指向进程信号处理程序描述符
        sigset_t                        blocked;
        sigset_t                        real_blocked;
    //阻塞信号的掩码
    /* Restored if set_restore_sigmask() was used: */
        sigset_t                        saved_sigmask;
        struct sigpending               pending;
    //进程上还需要处理的信号
        unsigned long                   sas_ss_sp;
    //信号处理程序备用堆栈的地址
        size_t                          sas_ss_size;
    //信号处理程序的堆栈的地址
        unsigned int                    sas_ss_flags;



结语

​ task_struct中有非常多的成员,这仅仅是其中的一部分,随着学习的不断深入,会接触和学习更多的结构体成员。
