Linux使用内核模块添加系统调用的方法(无需编译内核)

2020年8月1日 | 由 梁金荣 | 2000字 | 阅读大约需要4分钟 | 归档于 系统调用 |

本文将介绍Linux使用内核模块添加系统调用(无需编译内核),思路就是修改映射在内存中的系统调用表,把一个空闲的系统调用表项指向自己写的模块中的函数,如果是已使用的表项,甚至可以实现系统调用劫持。

1、查看预留系统调用号

不同内核版本,文件位置有所不同,我们可以直接查找unistd_64.h文件,命令如下:

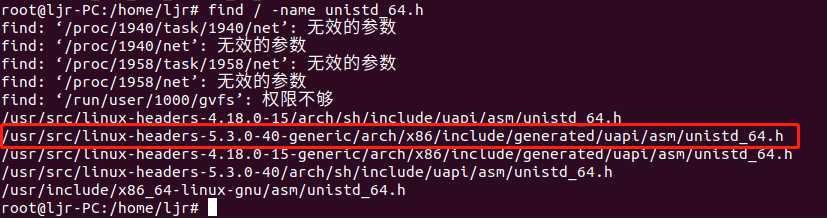

sudo find / -name unistd_64.h

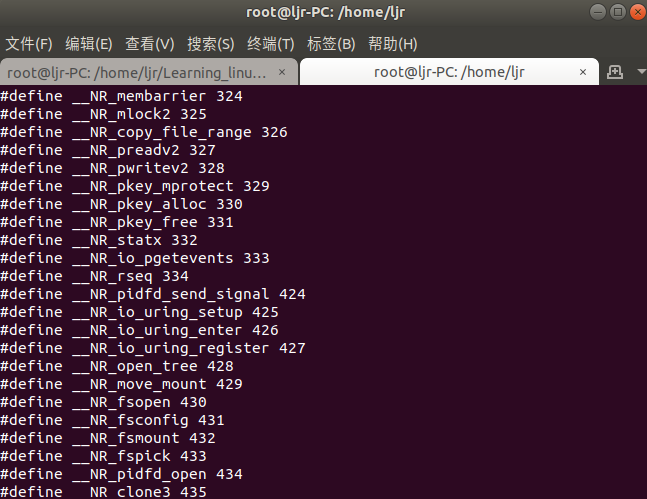

sudo cat /usr/src/linux-headers-5.3.0-40-generic/arch/x86/include/generated/uapi/asm/unistd_64.h

在这里插入图片描述 其中找到系统调用号335空闲,我们选择此系统调用号来编写内核模块。

2、获取系统调用表 sys_call_table 的虚拟地址

方法一:使用/proc/kallsyms

kallsyms包含了kernel image和动态加载模块的符号表,包括内核中的函数符号(包括没有EXPORT_SYMBOL导出的符号)、全局变量(用EXPORT_SYMBOL导出的全局变量),函数如果被编译器内联(inline)或优化掉,则它在/proc/kallsyms有可能找不到。此方法由变量名获取虚拟地址使用如下命令:

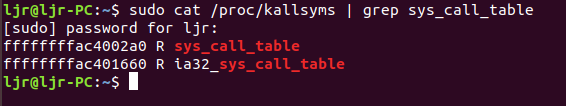

sudo cat /proc/kallsyms | grep sys_call_table

在这里插入图片描述 可以看到系统调用表 sys_call_table 的虚拟地址为ffffffffac4002a0,通过R标志可以看出它是只读的。在代码中可以使用kallsyms_lookup_name()函数实现,具体使用方法请看内核模块代码。

方法二:使用System.map

System.map是一份内核符号表kernel symbol table,包含了内核中的变量名和函数名地址,在每次编译内核时,自动生成。由变量名获取虚拟地址使用如下命令:

sudo cat /boot/System.map-`uname -r` | grep sys_call_table

在这里插入图片描述 可以看到系统调用表 sys_call_table 的虚拟地址为ffffffff820002a0,与方法一获得的虚拟地址不同,这是因为正在运行的内核可能和System.map不匹配,出现System.map does not match actual kernel/proc/kallsyms中增加的函数符号是后来安装程序中引入的,而system.map仅仅是kenrel编译时生成的符号表,所以/proc/kallsyms才是参考的主要来源,一般通过/proc/kallsyms获得符号的地址。

方法三:使用kallsyms_lookup_name()函数

具体用法见下面的程序。

3、内核模块代码

为了修改内存中的表项,还要修改寄存器写保护位。内核模块代码和详细注释如下,:

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/unistd.h>
#include <linux/time.h>
#include <asm/uaccess.h>
#include <linux/sched.h>
#include <linux/kallsyms.h>

#define __NR_syscall 335	/* 系统调用号335 */
unsigned long * sys_call_table;

unsigned int clear_and_return_cr0(void);
void setback_cr0(unsigned int val);
static int sys_mycall(void);

int orig_cr0;	/* 用来存储cr0寄存器原来的值 */
unsigned long *sys_call_table = 0;
static int (*anything_saved)(void);	/*定义一个函数指针,用来保存一个系统调用*/
/*
 * 设置cr0寄存器的第17位为0
 */
unsigned int clear_and_return_cr0(void)
{
   	unsigned int cr0 = 0;
   	unsigned int ret;
    /* 前者用在32位系统。后者用在64位系统,本系统64位 */
    //asm volatile ("movl %%cr0, %%eax" : "=a"(cr0));
   	asm volatile ("movq %%cr0, %%rax" : "=a"(cr0));	/* 将cr0寄存器的值移动到rax寄存器中,同时输出到cr0变量中 */
    ret = cr0;
	cr0 &= 0xfffeffff;	/* 将cr0变量值中的第17位清0,将修改后的值写入cr0寄存器 */
	//asm volatile ("movl %%eax, %%cr0" :: "a"(cr0));
	asm volatile ("movq %%rax, %%cr0" :: "a"(cr0));	/* 读取cr0的值到rax寄存器,再将rax寄存器的值放入cr0中 */
	return ret;
}

/* 读取val的值到rax寄存器,再将rax寄存器的值放入cr0中 */
void setback_cr0(unsigned int val)
{

	//asm volatile ("movl %%eax, %%cr0" :: "a"(val));
	asm volatile ("movq %%rax, %%cr0" :: "a"(val));
}

/* 添加自己的系统调用函数 */
static int sys_mycall(void)
{
	int ret = 12345;
	printk("My syscall is successful!\n");
	return ret;
}

/*模块的初始化函数,模块的入口函数,加载模块*/
static int __init init_addsyscall(void)
{
	printk("My syscall is starting。。。\n");
	sys_call_table = (unsigned long *)kallsyms_lookup_name("sys_call_table");	/* 获取系统调用服务首地址 */
   	printk("sys_call_table: 0x%p\n", sys_call_table);
	anything_saved = (int(*)(void))(sys_call_table[__NR_syscall]);	/* 保存原始系统调用 */
	orig_cr0 = clear_and_return_cr0();	/* 设置cr0可更改 */
	sys_call_table[__NR_syscall] = (unsigned long)&sys_mycall;	/* 更改原始的系统调用服务地址 */
	setback_cr0(orig_cr0);	/* 设置为原始的只读cr0 */
	return 0;
}

/*出口函数,卸载模块*/
static void __exit exit_addsyscall(void)
{
 	orig_cr0 = clear_and_return_cr0();	/* 设置cr0中对sys_call_table的更改权限 */
    sys_call_table[__NR_syscall] = (unsigned long)anything_saved;	/* 设置cr0可更改 */
    setback_cr0(orig_cr0);	/* 恢复原有的中断向量表中的函数指针的值 */
   	printk("My syscall exit....\n");	/* 恢复原有的cr0的值 */
}

module_init(init_addsyscall);
module_exit(exit_addsyscall);
MODULE_LICENSE("GPL");

要注意,不同版本系统,所用的汇编语句不同,现在将用到的汇编语句总结如下: 常见寄存器: |寄存器|16位|32位|64位| |–|–|–|–| |累加寄存器|AX| EAX| RAX| |基址寄存器 |BX| EBX |RBX| |计数寄存器 |CX| ECX| RCX| |数据寄存器| DX|EDX |RDX| |堆栈基指针| BP |EBP| RBP| |变址寄存器 |SI| ESI| RSI| |堆栈顶指针 |SP| ESP| RSP| |指令寄存器| IP| EIP| RIP| mov用法: movb(8位)、movw(16位)、movl(32位)、movq(64位) | 寻址方式 | 举例 | 说明 | | ———- | —————— | ———————————————————— | | 寄存器寻址 | movl %eax, %edx | eax -> edx | | 立即数寻址 | movl $0x123, %edx | 数字->寄存器 | | 直接寻址 | movl 0x123, %edx | 直接访问内存地址数据,edx = (int32_t)0x123; | | 间接寻址 | movl (%ebx), %edx | %ebx 是个内存地址,(%ebx)指的是该地址中的数据,edx = (int32_t)ebx; | | 变址寻址 | movl 4(%ebx), %edx | edx = (int32_t)(ebx+4); |

4、Makefile文件

obj-m:=syscall.o
PWD:= $(shell pwd)
KERNELDIR:= /lib/modules/$(shell uname -r)/build
EXTRA_CFLAGS= -O0

all:
	make -C $(KERNELDIR)  M=$(PWD) modules
clean:
	make -C $(KERNELDIR) M=$(PWD) clean

要注意添加EXTRA_CFLAGS= -O0关闭gcc优化选项,避免插入模块出错。

5、测试程序

#include <syscall.h>
#include <stdio.h>
int main(void)
{
	printf("%d\n",syscall(335));
	return 0;
}

6、运行结果

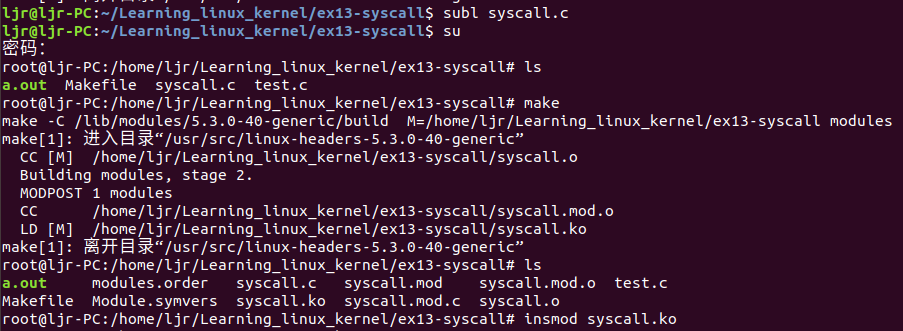

编译模块后插入内核,测试结果如下: 在这里插入图片描述 运行用户态测试程序,结果如下: 在这里插入图片描述 查看系统日志,结果如下:

在这里插入图片描述
