linux spinlock/rwlock/seqlock原理剖析(基于ARM64)

2020年6月10日 | 由 LoyenWang | 3500字 | 阅读大约需要7分钟 | 归档于 内核同步 |

背景

  • Read the fucking source code! –By 鲁迅
  • A picture is worth a thousand words. –By 高尔基

说明:

  1. Kernel版本:4.14
  2. ARM64处理器,Contex-A53,双核
  3. 使用工具:Source Insight 3.5, Visio

1. 概述

吹起并发机制研究的进攻号角了!

作为第一篇文章,应该提纲挈领的介绍下并发。 什么是并发,并发就是:你有两个儿子,同时抢一个玩具玩,你一巴掌打在你大儿子手上,小儿子拿到了玩具。 并发是指多个执行流访问同一个资源,并发引起竞态。

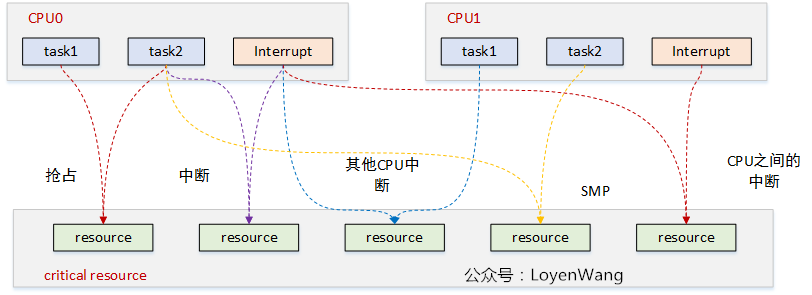

来张图吧:

图中每一种颜色代表一种竞态情况,主要归结为三类:

  1. 进程与进程之间:单核上的抢占,多核上的SMP;
  2. 进程与中断之间:中断又包含了上半部与下半部,中断总是能打断进程的执行流;
  3. 中断与中断之间:外设的中断可以路由到不同的CPU上,它们之间也可能带来竞态;

目前内核中提供了很多机制来处理并发问题,spinlock就是其中一种。

spinlock,就是大家熟知的自旋锁,它的特点是自旋锁保护的区域不允许睡眠,可以用在中断上下文中。自旋锁获取不到时,CPU会忙等待,并循环测试等待条件。自旋锁一般用于保护很短的临界区。

下文将进一步揭开神秘的面纱。

2. spinlock原理分析

2.1 spin_lock/spin_unlock

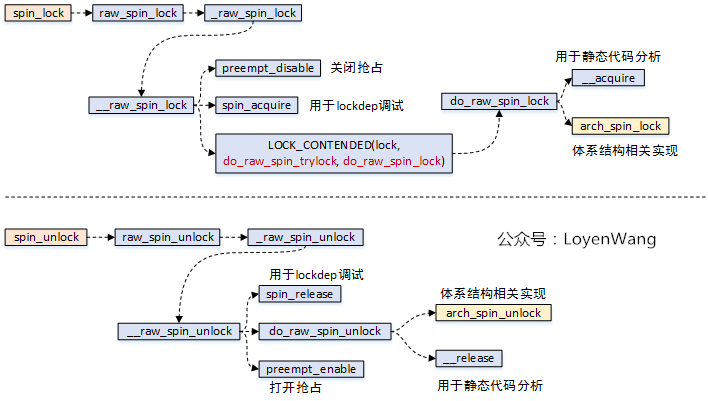

先看一下函数调用流程:

  • spin_lock操作中,关闭了抢占,也就是其他进程无法再来抢占当前进程了;
  • spin_lock函数中,关键逻辑需要依赖于体系结构的实现,也就是arch_spin_lock函数;
  • spin_unlock函数中,关键逻辑需要依赖于体系结构的实现,也就是arch_spin_unlock函数;

直接看ARM64中这个arch_spin_lock/arch_spin_unlock函数的实现吧:

static inline void arch_spin_lock(arch_spinlock_t *lock)
{
	unsigned int tmp;
	arch_spinlock_t lockval, newval;

	asm volatile(
	/* Atomically increment the next ticket. */
	ARM64_LSE_ATOMIC_INSN(
	/* LL/SC */
"	prfm	pstl1strm, %3\n"
"1:	ldaxr	%w0, %3\n"
"	add	%w1, %w0, %w5\n"
"	stxr	%w2, %w1, %3\n"
"	cbnz	%w2, 1b\n",
	/* LSE atomics */
"	mov	%w2, %w5\n"
"	ldadda	%w2, %w0, %3\n"
	__nops(3)
	)

	/* Did we get the lock? */
"	eor	%w1, %w0, %w0, ror #16\n"
"	cbz	%w1, 3f\n"
	/*
	 * No: spin on the owner. Send a local event to avoid missing an
	 * unlock before the exclusive load.
	 */
"	sevl\n"
"2:	wfe\n"
"	ldaxrh	%w2, %4\n"
"	eor	%w1, %w2, %w0, lsr #16\n"
"	cbnz	%w1, 2b\n"
	/* We got the lock. Critical section starts here. */
"3:"
	: "=&r" (lockval), "=&r" (newval), "=&r" (tmp), "+Q" (*lock)
	: "Q" (lock->owner), "I" (1 << TICKET_SHIFT)
	: "memory");
}

static inline void arch_spin_unlock(arch_spinlock_t *lock)
{
	unsigned long tmp;

	asm volatile(ARM64_LSE_ATOMIC_INSN(
	/* LL/SC */
	"	ldrh	%w1, %0\n"
	"	add	%w1, %w1, #1\n"
	"	stlrh	%w1, %0",
	/* LSE atomics */
	"	mov	%w1, #1\n"
	"	staddlh	%w1, %0\n"
	__nops(1))
	: "=Q" (lock->owner), "=&r" (tmp)
	:
	: "memory");
}

spinlock的核心思想是基于tickets的机制:

  1. 每个锁的数据结构arch_spinlock_t中维护两个字段:nextowner,只有当nextowner相等时才能获取锁;
  2. 每个进程在获取锁的时候,next值会增加,当进程在释放锁的时候owner值会增加;
  3. 如果有多个进程在争抢锁的时候,看起来就像是一个排队系统,FIFO ticket spinlock

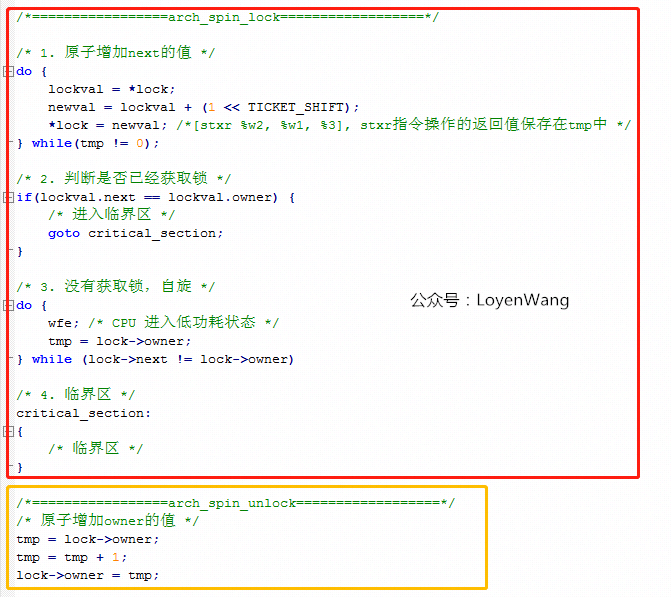

上边的代码中,核心逻辑在于asm volatile()内联汇编中,有点迷糊吗?把核心逻辑翻译成C语言,类似于下边:

  • asm volatile内联汇编中,有很多独占的操作指令,只有基于指令的独占操作,才能保证软件上的互斥,简单介绍如下:
    1. ldaxrLoad-Acquire Exclusive Register derives an address from a base register value, loads a 32-bit word or 64-bit doubleword from memory, and writes it to a register,从内存地址中读取值到寄存器中,独占访问;
    2. stxrStore Exclusive Register stores a 32-bit or a 64-bit doubleword from a register to memory if the PE has exclusive access to the memory address,将寄存器中的值写入到内存中,并需要返回是否独占访问成功;
    3. eorBitwise Exclusive OR,执行独占的按位或操作;
    4. ldaddaAtomic add on word or doubleword in memory atomically loads a 32-bit word or 64-bit doubleword from memory, adds the value held in a register to it, and stores the result back to memory,原子的将内存中的数据进行加值处理,并将结果写回到内存中;
  • 此外,还需要提醒一点的是,在arch_spin_lock中,当自旋等待时,会执行WFE指令,这条指令会让CPU处于低功耗的状态,其他CPU可以通过SEV指令来唤醒当前CPU。

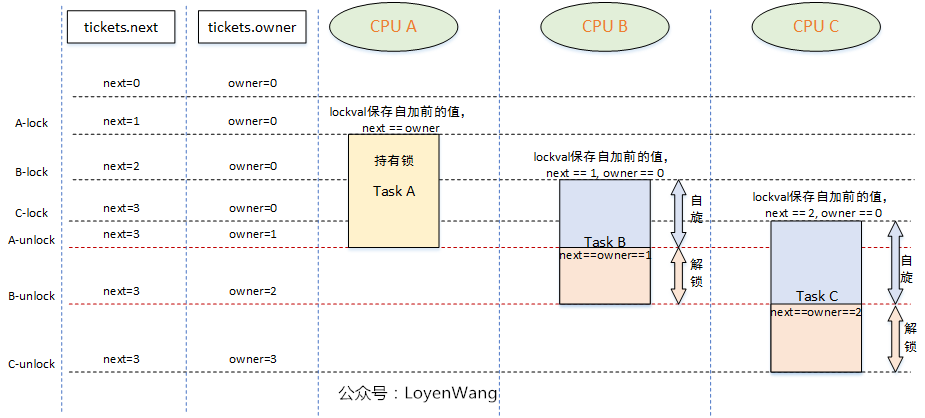

如果说了这么多,你还是没有明白,那就再来一张图吧:

2.2 spin_lock_irq/spin_lock_bh

自旋锁还有另外两种形式,那就是在持有锁的时候,不仅仅关掉抢占,还会把本地的中断关掉,或者把下半部关掉(本质上是把软中断关掉)。 这种锁用来保护临界资源既会被进程访问,也会被中断访问的情况。

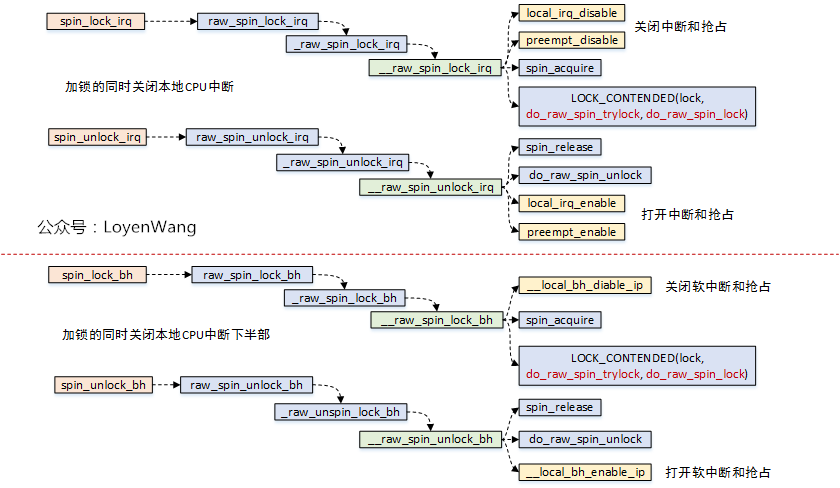

看一下调用流程图:

  • 可以看到这两个函数中,实际锁的机制实现跟spin_lock是一样的;
  • 额外提一句,spin_lock_irq还有一种变种形式spin_lock_irqsave,该函数会将当前处理器的硬件中断状态保存下来;

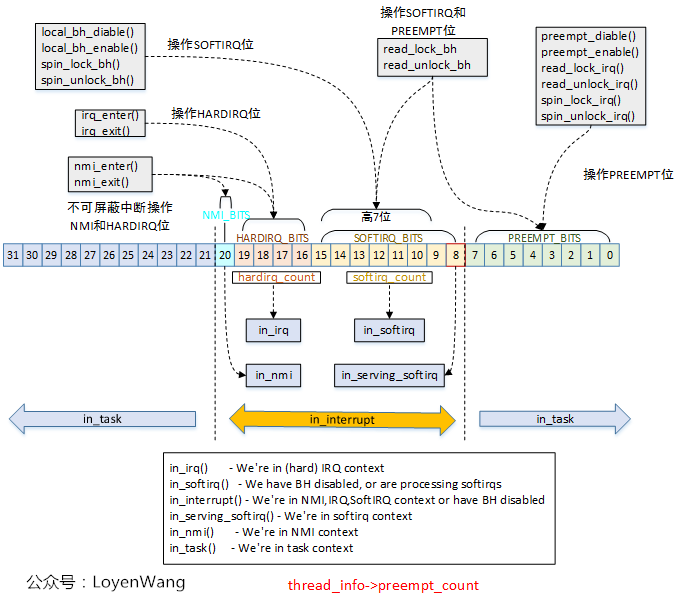

__local_bh_disable_ip是怎么实现的呢,貌似也没有看到关抢占?有必要前情回顾一下了,如果看过之前的文章的朋友,应该见过下边这张图片:

  • thread_info->preempt_count值就维护了各种状态,针对该值的加减操作,就可以进行状态的控制;

3. rwlock读写锁

  • 读写锁是自旋锁的一种变种,分为读锁和写锁,有以下特点:
    1. 可以多个读者同时进入临界区;
    2. 读者与写者互斥;
    3. 写者与写者互斥;

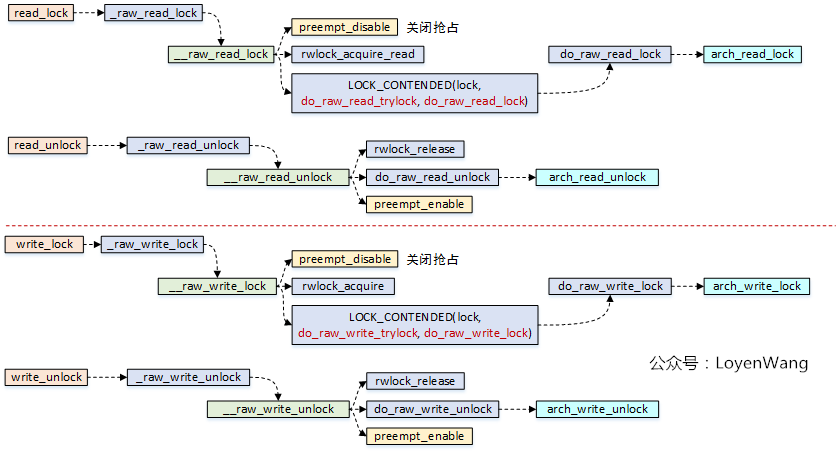

先看流程分析图:

看一下arch_read_lock/arch_read_unlock/arch_write_lock/arch_write_unlock源代码:

static inline void arch_read_lock(arch_rwlock_t *rw)
{
	unsigned int tmp, tmp2;

	asm volatile(
	"	sevl\n"
	ARM64_LSE_ATOMIC_INSN(
	/* LL/SC */
	"1:	wfe\n"
	"2:	ldaxr	%w0, %2\n"
	"	add	%w0, %w0, #1\n"
	"	tbnz	%w0, #31, 1b\n"
	"	stxr	%w1, %w0, %2\n"
	"	cbnz	%w1, 2b\n"
	__nops(1),
	/* LSE atomics */
	"1:	wfe\n"
	"2:	ldxr	%w0, %2\n"
	"	adds	%w1, %w0, #1\n"
	"	tbnz	%w1, #31, 1b\n"
	"	casa	%w0, %w1, %2\n"
	"	sbc	%w0, %w1, %w0\n"
	"	cbnz	%w0, 2b")
	: "=&r" (tmp), "=&r" (tmp2), "+Q" (rw->lock)
	:
	: "cc", "memory");
}

static inline void arch_read_unlock(arch_rwlock_t *rw)
{
	unsigned int tmp, tmp2;

	asm volatile(ARM64_LSE_ATOMIC_INSN(
	/* LL/SC */
	"1:	ldxr	%w0, %2\n"
	"	sub	%w0, %w0, #1\n"
	"	stlxr	%w1, %w0, %2\n"
	"	cbnz	%w1, 1b",
	/* LSE atomics */
	"	movn	%w0, #0\n"
	"	staddl	%w0, %2\n"
	__nops(2))
	: "=&r" (tmp), "=&r" (tmp2), "+Q" (rw->lock)
	:
	: "memory");
}

static inline void arch_write_lock(arch_rwlock_t *rw)
{
	unsigned int tmp;

	asm volatile(ARM64_LSE_ATOMIC_INSN(
	/* LL/SC */
	"	sevl\n"
	"1:	wfe\n"
	"2:	ldaxr	%w0, %1\n"
	"	cbnz	%w0, 1b\n"
	"	stxr	%w0, %w2, %1\n"
	"	cbnz	%w0, 2b\n"
	__nops(1),
	/* LSE atomics */
	"1:	mov	%w0, wzr\n"
	"2:	casa	%w0, %w2, %1\n"
	"	cbz	%w0, 3f\n"
	"	ldxr	%w0, %1\n"
	"	cbz	%w0, 2b\n"
	"	wfe\n"
	"	b	1b\n"
	"3:")
	: "=&r" (tmp), "+Q" (rw->lock)
	: "r" (0x80000000)
	: "memory");
}

static inline void arch_write_unlock(arch_rwlock_t *rw)
{
	asm volatile(ARM64_LSE_ATOMIC_INSN(
	"	stlr	wzr, %0",
	"	swpl	wzr, wzr, %0")
	: "=Q" (rw->lock) :: "memory");
}

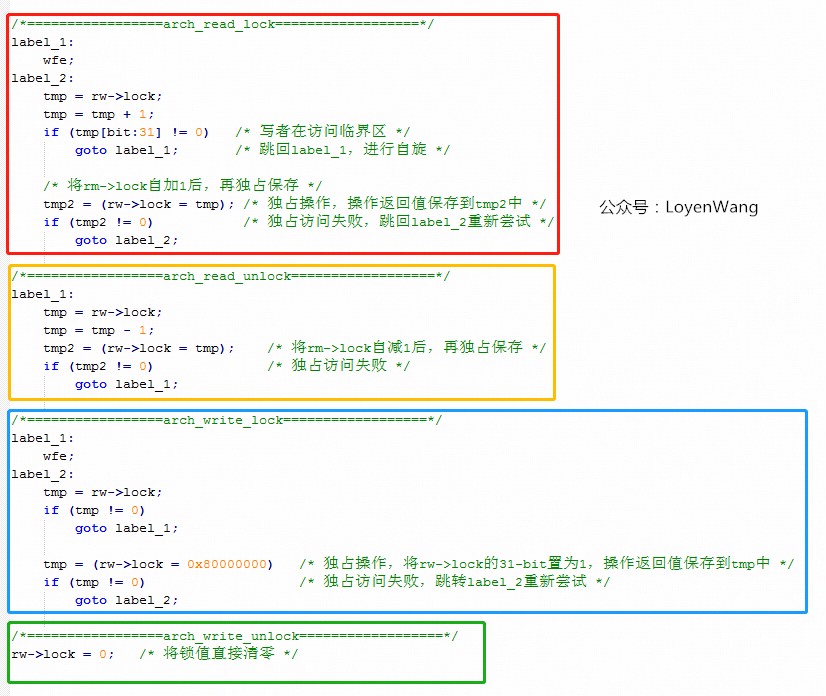

知道你们不爱看汇编代码,那么翻译成C语言的伪代码看看吧:

  • 读写锁数据结构arch_rwlock_t中只维护了一个字段:volatile unsigned int lock,其中bit[31]用于写锁的标记,bit[30:0]用于读锁的统计;
  • 读者在获取读锁的时候,高位bit[31]如果为1,表明正有写者在访问临界区,这时候会进入自旋的状态,如果没有写者访问,那么直接去自加rw->lock的值,从逻辑中可以看出,是支持多个读者同时访问的;
  • 读者在释放锁的时候,直接将rw->lock自减1即可;
  • 写者在获取锁的时候,判断rw->lock的值是否为0,这个条件显得更为苛刻,也就是只要有其他读者或者写者访问,那么都将进入自旋,没错,它确实很霸道,只能自己一个人持有;
  • 写者在释放锁的时候,很简单,直接将rw->lock值清零即可;
  • 缺点:由于读者的判断条件很苛刻,假设出现了接二连三的读者来访问临界区,那么rw->lock的值将一直不为0,也就是会把写者活活的气死,噢,是活活的饿死。

读写锁当然也有类似于自旋锁的关中断、关底半部的形式:read_lock_irq/read_lock_bh/write_lock_irq/write_lock_bh,原理都类似,不再赘述了。

4. seqlock顺序锁

  • 顺序锁也区分读者与写者,它的优点是不会把写者给饿死。

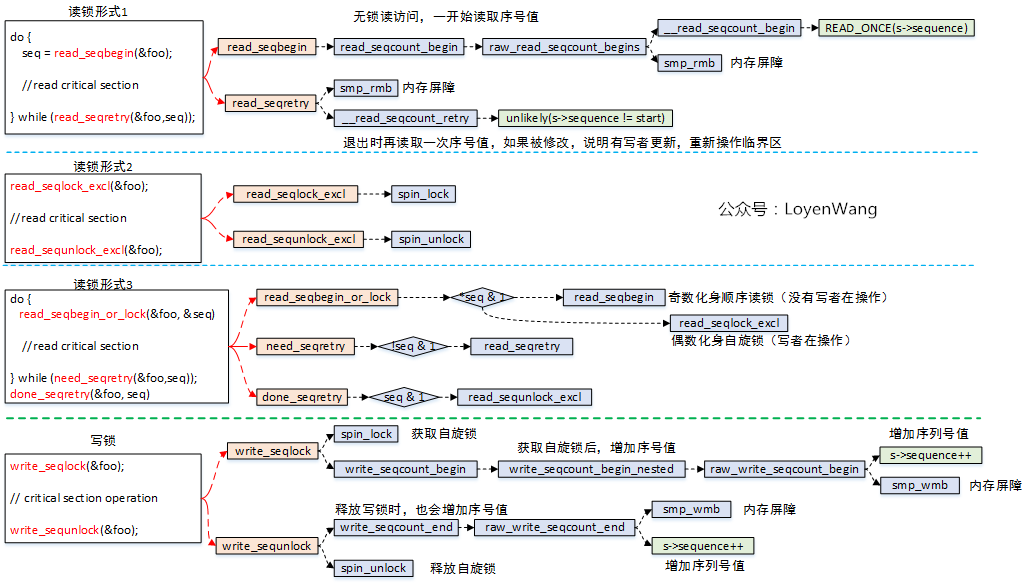

来看一下流程图:

  • 顺序锁的读锁有三种形式:
    1. 无加锁访问,读者在读临界区之前,先读取序列号,退出临界区操作后再读取序列号进行比较,如果发现不相等,说明被写者更新内容了,需要重新再读取临界区,所以这种情况下可能给读者带来的开销会大一些;
    2. 加锁访问,实际是spin_lock/spin_unlock,仅仅是接口包装了一下而已,因此对读和写都是互斥的;
    3. 在形式1和形式2中动态选择,如果有写者在写临界区,读者化身为自旋锁,没有写者在写临界区,则化身为顺序无锁访问;
  • 顺序锁的写锁,只有一种形式,本质上是用自旋锁来保护临界区,然后再把序号值自加处理;
  • 顺序锁也有一些局限的地方,比如采用读者的形式1的话,临界区中存在地址(指针)操作,如果写者把地址进行了修改,那就可能造成访问错误了;
  • 说明一下流程图中的smp_rmb/smp_wmb,这两个函数是内存屏障操作,作用是告诉编译器内存中的值已经改变,之前对内存的缓存(缓存到寄存器)都需要抛弃,屏障之后的内存操作需要重新从内存load,而不能使用之前寄存器缓存的值,内存屏障就像是代码中一道不可逾越的屏障,屏障之前的load/store指令不能跑到屏障的后边,同理,后边的也不能跑到前边;
  • 顺序锁也同样存在关中断和关下半部的形式,原理基本都是一致的,不再啰嗦了。

最近在项目中,遇到了RCU Stall的问题,下一个topic就先来看看RCU吧,其他的并发机制都会在路上,Just keep growing and fuck everthing else,收工!
