Linux 可加载内核模块剖析

2.6 内核透视图

Linux® 可加载内核模块(从内核的 1.2 版本开始引入)是 Linux 内核的最重要创新之一。它们提供了可伸缩的、动态的内核。探索隐藏在可加载模块后面的原理,并学习这些独立的对象如何动态地转换成 Linux 内核的一部分。Linux 就是通常所说的单内核(monolithic kernel),即操作系统的大部分功能都被称为内核,并在特权模式下运行。它与微型内核 不同,后者只把基本的功能(进程间通信 [IPC]、调度、基本的输入/输出 [I/O] 和内存管理)当作内核运行,而把其他功能(驱动程序、网络堆栈和文件系统)排除在特权空间之外。因此,您可能认为 Linux 是一个完全静态的内核,但事实恰恰相反。通过 Linux 内核模块(LKM)可以在运行时动态地更改 Linux。

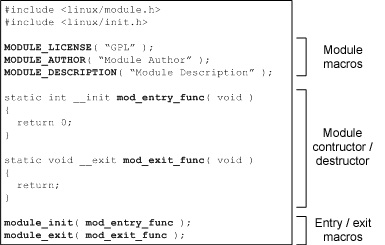

Linux flash 文件系统剖析Security-Enhanced Linux(SELinux)剖析实时 Linux 架构剖析Linux SCSI 子系统剖析Linux 文件系统剖析Linux 网络栈剖析Linux 内核剖析Linux slab 分配器剖析Linux 同步方法剖析 Tim 所著的所有剖析…… 系列文章可动态更改 是指可以将新的功能加载到内核、从内核去除某个功能,甚至添加使用其他 LKM 的新 LKM。LKM 的优点是可以最小化内核的内存占用,只加载需要的元素(这是嵌入式系统的重要特性)。 Linux 不是可以进行动态更改的惟一(也不是第一个)单内核。Berkeley Software Distribution(BSD)的变体、Sun Solaris、更老的内核(比如 OpenVMS),以及其他流行的操作系统(比如 Microsoft® Windows® 和 Apple Mac OS X)都支持可加载模块。 LKM 与直接编译到内核或典型程序的元素有根本区别。典型的程序有一个 main 函数,其中 LKM 包含 entry 和 exit 函数(在 2.6 版本,您可以任意命名这些函数)。当向内核插入模块时,调用 entry 函数,从内核删除模块时则调用 exit 函数。因为 entry 和 exit 函数是用户定义的,所以存在 module_initmodule_exit 宏,用于定义这些函数属于哪种函数。LKM 还包含一组必要的宏和一组可选的宏,用于定义模块的许可证、模块的作者、模块的描述等等。图 1 提供了一个非常简单的 LKM 的视图。

2.6 版本的 Linux 内核提供了一个新的更简单的方法,用于构建 LKM。构建 LKM 时,可以使用典型的用户工具管理模块(尽管内部已经改变):标准insmod(安装 LKM),rmmod (删除 LKM),modprobeinsmodrmmod 的包装器),depmod(用于创建模块依赖项),以及 modinfo(用于为模块宏查找值)。更多关于为 2.6 版本内核构建 LKM 的信息,请查看 参考资料

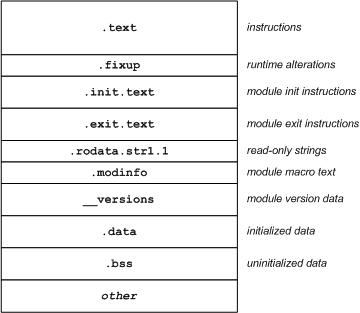

img回页首LKM 只不过是一个特殊的可执行可链接格式(Executable and Linkable Format,ELF)对象文件。通常,必须链接对象文件才能在可执行文件中解析它们的符号和结果。由于必须将 LKM 加载到内核后 LKM 才能解析符号,所以 LKM 仍然是一个 ELF 对象。您可以在 LKM 上使用标准对象工具(在 2.6 版本中,内核对象带有后缀 .ko,)。例如,如果在 LKM 上使用 objdump 实用工具,您将发现一些熟悉的区段(section),比如 .text(说明)、.data(已初始化数据)和 .bss(块开始符号或未初始化数据)。 您还可以在模块中找到其他支持动态特性的区段。.init.text 区段包含 module_init 代码,.exit.text 区段包含 module_exit 代码(参见图 2)。.modinfo 区段包含各种表示模块许可证、作者和描述等的宏文本。

了解 LKM 的基础知识之后,现在我们进一步探索模块是如何进入内核的,以及在内核内部是如何管理模块的。

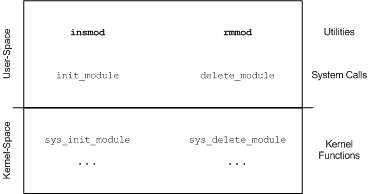

imgimgimg回页首在用户空间中,insmod(插入模块)启动模块加载过程。insmod 命令定义需要加载的模块,并调用 init_module 用户空间系统调用,开始加载过程。2.6 版本内核的 insmod 命令经过修改后变得非常简单(70 行代码),可以在内核中执行更多工作。insmod 并不进行所有必要的符号解析(处理kerneld),它只是通过 init_module 函数将模块二进制文件复制到内核,然后由内核完成剩余的任务。 init_module 函数通过系统调用层,进入内核到达内核函数 sys_init_module(参见图 3)。这是加载模块的主要函数,它利用许多其他函数完成困难的工作。类似地,rmmod 命令会使 delete_module 执行 system call 调用,而 delete_module 最终会进入内核,并调用 sys_delete_module 将模块从内核删除。

在模块的加载和卸载期间,模块子系统维护了一组简单的状态变量,用于表示模块的操作。加载模块时,状态为 MODULE_STATE_COMING。如果模块已经加载并且可用,状态为 MODULE_STATE_LIVE。此外,卸载模块时,状态为 MODULE_STATE_GOINGimg

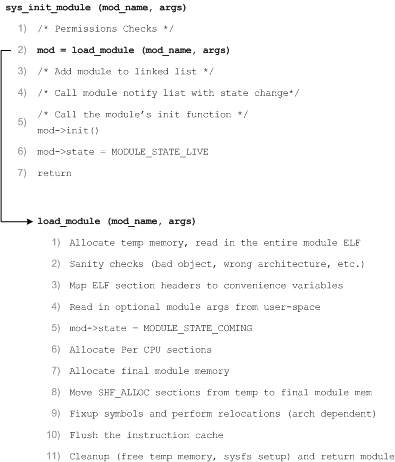

imgimg img回页首现在,我们看看加载模块时的内部函数(参见图 4)。当调用内核函数 sys_init_module 时,会开始一个许可检查,查明调用者是否有权执行这个操作(通过 capable 函数完成)。然后,调用 load_module 函数,这个函数负责将模块加载到内核并执行必要的调试(后面还会讨论这点)。load_module函数返回一个指向最新加载模块的模块引用。这个模块加载到系统内具有双重链接的所有模块的列表上,并且通过 notifier 列表通知正在等待模块状态改变的线程。最后,调用模块的 init() 函数,更新模块状态,表明模块已经加载并且可用。

当调用内核函数 sys_delete_module(将要删除的模块的名称作为参数传入)之后,第一步便是确保调用方具有权限。接下来会检查一个列表,查看是否存在依赖于这个模块的其他模块。这里有一个名为 modules_which_use_me 的列表,它包含每个依赖模块的一个元素。如果这个列表为空,就不存在任何模块依赖项,因此这个模块就是要删除的模块(否则会返回一个错误)。接下来还要测试模块是否加载。用户可以在当前安装的模块上调用rmmod,因此这个检查确保模块已经加载。在几个维护检查之后,倒数第二个步骤是调用模块的 exit 函数(模块内部自带)。最后,调用 free_module函数。 调用 free_module 函数之后,您将发现模块将被安全删除。该模块不存在依赖项,因此可以开始模块的内核清理过程。首先,从安装期间添加的各种列表中(系统文件、模块列表等)删除模块。其次,调用一个与架构相关的清理例程(可以在 ./linux/arch//kernel/module.c 中找到)。然后迭代具有依赖性的模块,并将这个模块从这些列表中删除。最后,从内核的角度而言,清理已经完成,为模块分配的各种内存已被释放,包括参数内存、per-CPU 内存和模块的 ELF 内存(coreinit)。img

回页首这一直是内核里面模块管理过程的高级视图。要获得模块管理的细节,源代码本身就是最佳的文档。关于在模块管理中调用的主要函数,请查看 ./linux/kernel/module.c(以及 ./linux/include/linux/module.h 中的头文件)。您还可以在 ./linux/arch//kernel/module.c 中找到几个与架构相关的函数。最后,可以在 ./linux/kernel/kmod.c 中找到内核自动加载函数(可以根据需要从内核自动加载模块)。这个功能可以通过CONFIG_KMOD 配置选项启用。 学习您可以参阅本文在 developerWorks 全球站点上的 英文原文。查看 Rusty Russell 的博客 “Bleeding Edge”,了解他当前的 Linux 内核开发。Rusty 是新的 Linux 模块架构的主要开发人员。Linux Kernel Module Programming Guide 虽然有点过时,但提供了大量关于 LKM 及其开发的详细信息。查看 “使用 /proc 文件系统来访问 Linux 内核的内容”(developerWorks,2006 年 3 月),详细了解在 /proc 文件系统上进行 LKM 编程。
