简单文件系统实验-格式化磁盘

2020年8月24日 | 由 孙张品 | 6200字 | 阅读大约需要13分钟 | 归档于 文件系统 |

为了加深对Linux操作系统中文件系统的理解,本篇文章将详细介绍编写一个简单文件系统的第一步,如何实现磁盘的格式化。好了,那就从准备工作开始吧

准备工作

准备工作主要对文件系统的概念,格式化的概念,磁盘的准备,文件系统逻辑结构设计,重要数据结构进行介绍。

文件系统的概念

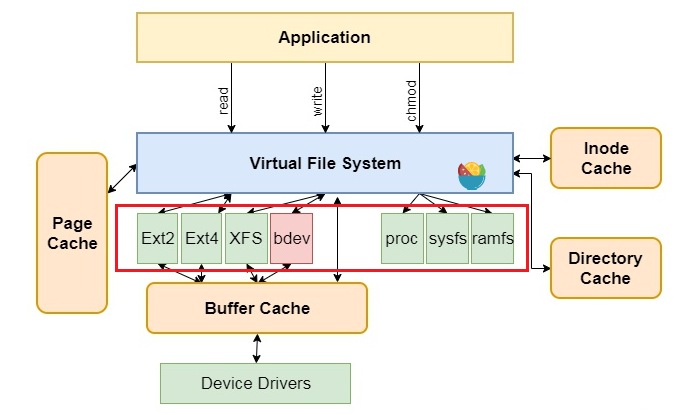

文件系统是操作系统向用户提供一套存取数据的抽象数据结构,方便用户管理一组数据。文件系统在Linux操作系统中的位置在下图红框中标出,如Ext2、Ext4等。而在windows中现在常用的文件系统为NTFS、exFAT等,想必大家在格式化U盘、硬盘的时候就经常见到了。

为什么要用文件系统来存取数据呢?是为了图个方便。试想如果没有文件系统,放置在存储介质(硬盘)中的数据将是一个庞大的数据主体,无法分辨一个数据从哪里停止,下一个数据又从哪里开始。既然是在逻辑上划分,那总得有个依据,将划分的结果落实下来,不能凭空的,今天我这样划分,明儿个他那样划分,就乱套了。这时候我们就需要创建一系列的数据结构(包含数据和对此数据的一系列操作),来表示我们划分的逻辑。

格式化的概念

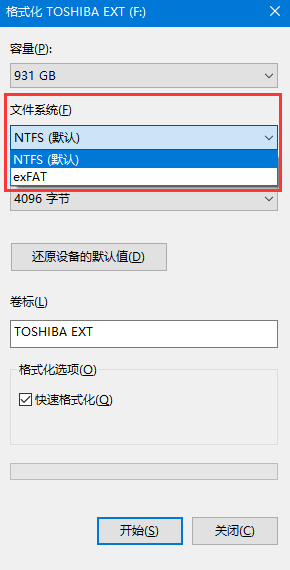

如果将硬盘比作一张空白A4纸,那么将其格式化为某种文件系统(如下图所示,格式化的时候会让我们选择一个文件系统),就类似在纸上面印上田字格,页码,为其加上目录,用来练习书法;有的人想练习英文,那就印上四线三格。这样一张纸根据不同的用途,就有了不同的结构划分。言而总之,通过定义一系列数据结构,用于划分硬盘存储的结构和管理数据,就是文件系统。

我们顺便把格式化也给说完了,如果还不清楚,后面还会有介绍。

磁盘的准备

因为我们是实验是编写简单文件系统,为了方便和简化,我们将创建一个名字为image的文件,来代替真正的物理磁盘。我们对该文件进行格式化,查看文件的内容,来检验我们的成果。 下面我们将使用linux中dd命令来创建一个指定块大小的文件。我们的image包含100个块,并且每个块的大小为4096字节,全部用0填充。


dd bs=4096 count=100 if=/dev/zero of=image

dd命令:用指定大小的块拷贝一个文件,并在拷贝的同时进行指定的转换。

if=文件名:输入文件名,缺省为标准输入。即指定源文件。

of=文件名:输出文件名,缺省为标准输出。

count=blocks:只拷贝blocks个块,即拷贝块的个数。

bs=bytes:同时设置读入/输出的块大小为bytes个字节。

/dev/zero 是类 Unix 系统中一个特殊的文件,当读取该文件时,它会提供无限的空字符 null或者0。

可以使用hexdump命令,查看image里面的数据全都为0。这就是一个未格式化磁盘的样子。它的地址从0x00000000-0x00064000(409600),也就是文件大小为409600 byte。

szp@szp-pc:~/code/myfs$ dd bs=4096 count=100 if=/dev/zero of=image
记录了100+0 的读入
记录了100+0 的写出
409600 bytes (410 kB, 400 KiB) copied, 0.00192153 s, 213 MB/s
szp@szp-pc:~/code/myfs$ hexdump -C image
00000000  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00064000

文件系统逻辑结构设计

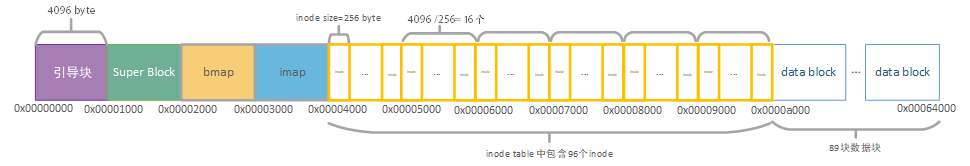

磁盘准备好了,下面就应该考虑如何进行逻辑上的划分了。磁盘都是以块为单位,我们上面创建的磁盘一共包含100块,每一块的大小为4k。参考现有的文件系统,一个文件系统必须包含以下逻辑结构划分。

将100块,分为6大部分,现做简要介绍。

  • 0-1块:引导块,用于引导操作系统启动,必须保留。

  • 1-2块:Super Block(超级块),包含了文件系统布局的重要信息,一旦破坏,将导致磁盘不可读。包括inode节点的个数、磁盘块数以及空闲块链表的起始位置。

  • 2-3块:block map(块位图),记录磁盘中所有块的使用情况,即这100个块哪个是被使用了,哪个没有被使用。

  • 3-4块:inode map(inode位图),与块位图同理,存储的是inode节点的占用情况。

  • 4-10块:inode table(inode节点),每个inode节点表示一个确切的文件。

  • 10-99块:data block(数据块),存放文件具体内容的块。

inode用于描述一个具体的文件的元信息,例如该文件的创建时间,是目录还是具体文件等等。需要注意的是它并不存储文件内部具体的数据,文件中具体数据是存放在数据块(data block)中的,那我们怎么知道当前inode对应那几个数据块呢,毕竟我们这里数据块就有89个。inode中设置一个block数组,block数组存储着每个块的索引,用于定位文件。

位图或位向量(块位图和inode位图)是一系列位或位的集合,其中每个位对应一个磁盘块,该位可以采用两个值: 0和1, 1表 示已分配该块,而0表示一个空闲块。如1111 0000表示前四块已分配,后四块空闲。

uint64_t block[MISER_N_BLOCKS];

MISER_N_BLOCKS设置为10,也就是一个文件最大也就能用10个块来存储,因为一个块的大小为4k,那么一个文件最大也就40k。这也太小了,真正的文件系统中inode会有多级索引,可以支持更多的块索引,我们这里只用10个一级索引,所以小了一些。

重要数据结构

磁盘逻辑结构既然划分好了,就要定义一系列数据结构来进行表示、存储和操作。

super block

超级块代表了整个文件系统,超级块是文件系统的控制块,有整个文件系统信息。

struct MISER_fs_super_block {
	//版本
	uint64_t version;
	//区别于其他文件系统的标识
	uint64_t magic;
	//块大小
	uint64_t block_size;
	//inode节点总数
	uint64_t inodes_count;
	//空闲块数
	uint64_t free_blocks;
	//总块数
	uint64_t blocks_count;

    //bmap开始的块索引
	uint64_t bmap_block;
	//imap开始的块索引
	uint64_t imap_block;
	//inode开始的块索引
	uint64_t inode_table_block;
	//data block开始的块索引
	uint64_t data_block_number;
	//填充,让super block结构体大小正好占满一个块(4096 byte),方便计算
	char padding[4016];
};

  • 超级块中的char padding[4016],是为了使超级块的大小为4096bytes,以简化计算;
  • magic为1314522,用以区别其他文件系统;
  • inodes_count记录文件系统所支持的inode个数,在格式化的时候写入。
  • bmap_block记录着bmap开始的块索引,我们这里根据上面的逻辑划分,取值为2。
  • imap_block记录imap开始的块索引,取值为3。
  • inode_table_block记录inode开始的块索引,取值为4。
  • data_block_number记录数据部分开始的块索引,这里为10,记录索引是为了简化文件块的定位操作。

MISER_inode

MISER_inode对应磁盘中的inode。

struct MISER_inode {
	mode_t mode;//4byte
	uint64_t inode_no;
	uint64_t blocks;
	uint64_t block[MISER_N_BLOCKS];
	union {
		uint64_t file_size;
		uint64_t dir_children_count;
	};
    int32_t i_uid;
    int32_t i_gid;
    int32_t i_nlink;

    int64_t i_atime;
    int64_t i_mtime;
    int64_t i_ctime;
    char padding[112];
};

  • mode表示当前文件是目录(目录也是文件)还是一个常规文件
  • inode_no表示节点号码
  • blocks表示该inode自身所占块的数目
  • block[MISER_N_BLOCKS]表示文件中数据存储位置的数据块索引
  • file_size如果该inode是常规文件,表示文件大小
  • dir_children_count如果该inode是目录,表示子目录数
  • i_uid、i_gid表示用户id,组id

目录项

文件只有打开后才能够被读取。在文件打开后,操作系统会使用用户提供的路径名来定位磁盘中的目录。目录项提供了查找文件磁盘块所需要的信息。 如果使用相对路径,则从当前进程的当前目录开始查找,否则就从根目录开始。 在以上两种情况中,第一个目录的i节点很容易定位:在进程描述符中有指向它的指针,或者在使用根目录的情况下,它存储在磁盘上预定的块上。


struct MISER_dir_record
{
	char filename[MISER_FILENAME_MAX_LEN];
	uint64_t inode_no;
};

  • filename字符数组,存储文件的名称,MISER_FILENAME_MAX_LEN是256,文件名称最长为256
  • inode_no存储对应的inode节点号码

功能实现

为了实现我们设计的文件系统,我们需要创建一个mkfs格式化程序,使用该程序,将image磁盘改写成我们划分好的结构。 mkfs程序依次向image写入超级块(引导块保留)、block map、inode map、inode,在data block创建一个根目录,根目录中创建一个测试文件。

我们将按照如下顺序依次写入文件:

    //初始化superblock
    init_disk(fd, argv[1]);
    //写入引导块
	write_dummy(fd);
    //写入超级块
	write_sb(fd);
    //写入块位图
	write_bmap(fd);
	//写入inode位图
	write_imap(fd);
	//创建根目录,测试文件
	write_itable(fd);

初始化超级块和块位图

超级块包含了文件系统的基本信息,其信息在上文中有详细描述。写入超级块信息,需要计算整个磁盘的大小,然后计算imap,bmap以及inode table的大小,这样才能确定各个区域在磁盘中的位置。这些工作都是在init_disk这个函数中完成的。


static int init_disk(int fd, const char* path)
{
	disk_size = get_file_size(path);
	if (disk_size == -1) {
		perror("Error: can not get disk size!\n");
		return -1;
	}
	printf("Disk size id %lu\n", disk_size);
	super_block.version = 1;
	super_block.block_size = MISER_BLOCKSIZE;
	super_block.magic = MAGIC_NUM;
	super_block.blocks_count = disk_size/MISER_BLOCKSIZE;
	printf("blocks count is %llu\n", super_block.blocks_count);
	super_block.inodes_count = super_block.blocks_count;
	super_block.free_blocks = 0;
	//计算bmap,8*MISER_BLOCKSIZE表示1B=8位,4kb=4096*8=32768位二进制,因为是位图,用一位表示一个数据块,一个4k的块存储位图,共可以表示32768个数据块。
	//super_block.blocks_count/(8*MISER_BLOCKSIZE)表示,该磁盘总的块数整除用一个块存储该磁盘位图可以表示的磁盘块数,就可以得到该磁盘应该用多少个块来存放块位图,
	//这里bmap_size等于0,表示存储磁盘块位图,一块磁盘都用不了,因为我们的磁盘一共100块,而用一个4k的块来存储位图就可以表示32768块,所以表示100块绰绰有余。
	bmap_size = super_block.blocks_count/(8*MISER_BLOCKSIZE);
	super_block.bmap_block = RESERVE_BLOCKS;

//当计算出存储位图的块数不是整数时,要对块位图块数做+1操作,以免不够用。
	if (super_block.blocks_count%(8*MISER_BLOCKSIZE) != 0) {
		bmap_size += 1;
	}
	bmap = (uint8_t *)malloc(bmap_size*MISER_BLOCKSIZE);
	//将申请的4k大小的bmap初始化为0
	memset(bmap,0,bmap_size*MISER_BLOCKSIZE);

	//计算imap
	imap_size = super_block.inodes_count/(8*MISER_BLOCKSIZE);
	super_block.imap_block = super_block.bmap_block + bmap_size;

	if(super_block.inodes_count%(8*MISER_BLOCKSIZE) != 0) {
		imap_size += 1;
	}
	imap = (uint8_t *)malloc(imap_size*MISER_BLOCKSIZE);
	memset(imap,0,imap_size*MISER_BLOCKSIZE);

	//计算inode_table,表示需要多少个数据块来存储,(MISER_BLOCKSIZE/MISER_INODE_SIZE)代表一个块能够存放几个inode,inodes_count代表inode总数
	inode_table_size = super_block.inodes_count/(MISER_BLOCKSIZE/MISER_INODE_SIZE);
	//计算inode_table的数据块索引
	super_block.inode_table_block = super_block.imap_block + imap_size;
	//计算数据块的块索引
	super_block.data_block_number = RESERVE_BLOCKS + bmap_size + imap_size + inode_table_size;
	//计算空闲块数
	super_block.free_blocks = super_block.blocks_count - super_block.data_block_number - 1;

	//设置bmap
	int idx;
	// plus one becase of the root dir
	for (idx = 0; idx < super_block.data_block_number + 1; ++idx) {
		if (set_bmap(idx, 1)) {
			return -1;
		}
	}


	return 0;
}

主要流程为,获取磁盘大小(image文件),计算bmap,imap的大小,需要用几个块存储;计算inode总共占用几个块,分别计算出6个部分逻辑划分的起始块索引。计算出了磁盘元数据占用的块数,就可以使用set_bmap修改bmap了。根据逻辑划分可以知道,引导块,超级块,bmap,imap,inode总共使用了10个块,然后我们还需要创建一个根目录和一个文件,会占用一个data block。因此image中前11个块都会被占用。set_bmap函数执行完成后,使用gdb单步调试可以看到bmap数组前11位被置为1。该数组会在后面直接写入到文件。

设置bmap函数如下:


static int set_bmap(uint64_t idx, int value)
{
	if(!bmap) {
		return -1;
	}
	//sizeof(char)的值为1,bmap数组中的元素类型为8位无符号整型,因为磁盘的前11块已经被使用,所以这里将数组的前11位置为1
	//因为数组把每八位二进制作为一个元素,这里对8整除得到数组元素的索引
	uint64_t array_idx = idx/(sizeof(char)*8);

	//对8取余,得到在对应数组元素中的偏移量
	uint64_t off = idx%(sizeof(char)*8);

	//数组下标超过了位图的数据大小
	if(array_idx > bmap_size*MISER_BLOCKSIZE) {
		printf("Set bmap error and idx is %llu\n", idx);
		return -1;
	}
	if(value)//对应块位图置1
		bmap[array_idx] |= (1<<off);
	else//对应块位图置0
		bmap[array_idx] &= ~(1<<off);
	return 0;
}

写入引导块

初始化超级块(struct MISER_fs_super_block super_block)和块位图(uint8_t* bmap)以后,首先写入第一个块,也就是引导块的数据。引导块全部置0。


static int write_dummy(int fd)
{
	char dummy[MISER_BLOCKSIZE] = {0};
	ssize_t res = write(fd, dummy, MISER_BLOCKSIZE);
	if (res != MISER_BLOCKSIZE) {
		perror("write_dummy error!");
		return -1;
	}
	return 0;
}


使用hexdump命令查看写入的情况,是否正确。 第0块,0x00000000-0x00001000,其中的数据全部为0,*省略了重复的内容。

szp@szp-pc:~/code/myfs$ hexdump -C image
00000000  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00001000  01 00 00 00 00 00 00 00  da 0e 14 00 00 00 00 00  |................|

写入超级块

紧接着在引导块之后,写入刚才初始化好的超级块。


static int write_sb(int fd)
{
	ssize_t ret;
	ret = write(fd, &super_block, sizeof(super_block));
	if(ret != MISER_BLOCKSIZE) {
		perror("Write super block error!\n");
		return -1;
	}
	printf("Super block written succesfully!\n");
	return 0;
}

第1块,0x00001000-0x00002000,可以看到版本号占8个字节为值为01,0x140eda代表magic,转换为十进制值为1314522,往下依次类推,都符合我们的设置。

00001000  01 00 00 00 00 00 00 00  da 0e 14 00 00 00 00 00  |................|
00001010  00 10 00 00 00 00 00 00  64 00 00 00 00 00 00 00  |........d.......|
00001020  59 00 00 00 00 00 00 00  64 00 00 00 00 00 00 00  |Y.......d.......|
00001030  02 00 00 00 00 00 00 00  03 00 00 00 00 00 00 00  |................|
00001040  04 00 00 00 00 00 00 00  0a 00 00 00 00 00 00 00  |................|
00001050  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00002000  ff 07 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

写入块位图

块位图即上面我们构建好的bmap数据,依次写入。


static int write_bmap(int fd)
{
	ssize_t ret = -1;

	ret = write(fd, bmap, bmap_size*MISER_BLOCKSIZE);
	if (ret != bmap_size*MISER_BLOCKSIZE) {
		perror("Write_bmap() error!\n");
		return -1;
	}
	return 0;

}

写入后的数据为0xff07,二进制为11111111 111,与bmap数组中的数据相同。

00002000  ff 07 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00002010  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*

写入inode位图

根目录需要三个目录项,一个是代表当前目录的‘.’,一个是代表父目录的‘..’,还有一个是我们创建的测试文件。所以需要使用三个inode,在inode位图上对应位,设置前三个位为占用。


static int write_imap(int fd)
{
	memset(imap, 0, imap_size*MISER_BLOCKSIZE);
	//根目录需要一个inode,测试文件需要一个inode,所以写入两个inode被占用。
	imap[0] |= 0x3;

	ssize_t res = write(fd, imap, imap_size*MISER_BLOCKSIZE);
	if (res != imap_size*MISER_BLOCKSIZE) {
		perror("write_imap() erroe!");
		return -1;
	}
	return 0;
}

如下图0x03,二进制为11,表示inode table中前两个inode已被使用。

00003000  03 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00003010  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*

创建根目录

创建两个inode,一个表示根目录文件,一个表示测试文件。依次写入到inode table中。然后在data block中写入三个目录项。并与前面创建的两个inode,通过其中的block数组进行关联。


static int write_itable(int fd)
{
    uint32_t _uid = getuid();
    uint32_t _gid = getgid();
    //初始化根目录的inode
	ssize_t ret;
	struct MISER_inode root_dir_inode;
	//设置该inode是目录还是文件
	root_dir_inode.mode = S_IFDIR;
	//节点号
	root_dir_inode.inode_no = MISER_ROOT_INODE_NUM;
	//inode所占块数
	root_dir_inode.blocks = 1;
	//block数组存储着每个块的索引,用于定位文件数据块。最大10个块,所以单个文件最大为40KB
	root_dir_inode.block[0] = super_block.data_block_number;
	//三个子文件或目录
	root_dir_inode.dir_children_count = 3;
    root_dir_inode.i_gid = _gid;
    root_dir_inode.i_uid = _uid;
    root_dir_inode.i_nlink = 2;
    root_dir_inode.i_atime = root_dir_inode.i_mtime = root_dir_inode.i_ctime = ((int64_t)time(NULL));

	ret = write(fd, &root_dir_inode, sizeof(root_dir_inode));
	if (ret != sizeof(root_dir_inode)) {
		perror("write_itable error!\n");
		return -1;
	}

	//创建根目录下file测试文件的inode节点
	struct MISER_inode onefile_inode;
	onefile_inode.mode = S_IFREG;
	onefile_inode.inode_no = 1;
	onefile_inode.blocks = 0;
	onefile_inode.block[0] = 0;
	onefile_inode.file_size = 0;
    onefile_inode.i_gid = _gid;
    onefile_inode.i_uid = _uid;
    onefile_inode.i_nlink = 1;
    onefile_inode.i_atime = onefile_inode.i_mtime = onefile_inode.i_ctime = ((int64_t)time(NULL));

	ret = write(fd, &onefile_inode, sizeof(onefile_inode));
	if (ret != sizeof(onefile_inode)) {
		perror("write_itable error!\n");
		return -1;
	}

//创建当前目录项
	struct MISER_dir_record root_dir_c;
	const char* cur_dir = ".";
	const char* parent_dir = "..";


	memcpy(root_dir_c.filename, cur_dir, strlen(cur_dir) + 1);
	root_dir_c.inode_no = MISER_ROOT_INODE_NUM;
	//创建父目录项
	struct MISER_dir_record root_dir_p;
	memcpy(root_dir_p.filename, parent_dir, strlen(parent_dir) + 1);
	root_dir_p.inode_no = MISER_ROOT_INODE_NUM;

//创建file文件目录项
	struct MISER_dir_record file_record;
	const char* onefile = "file";
	memcpy(file_record.filename, onefile, strlen(onefile) + 1);
	file_record.inode_no = 1;

//从当前文件读写位置增加0个偏移量
	off_t current_off = lseek(fd, 0L, SEEK_CUR);
	printf("Current seek is %lu and rootdir at %lu\n", current_off
			, super_block.data_block_number*MISER_BLOCKSIZE);

//设置新的读写位置为super_block.data_block_number*MISER_BLOCKSIZE,即10*4096byte
	if(-1 == lseek(fd, super_block.data_block_number*MISER_BLOCKSIZE, SEEK_SET)) {
		perror("lseek error\n");
		return -1;
	}
	ret = write(fd, &root_dir_c, sizeof(root_dir_c));
	ret = write(fd, &root_dir_p, sizeof(root_dir_p));
	ret = write(fd, &file_record, sizeof(file_record));
	if (ret != sizeof(root_dir_c)) {
		perror("Write error!\n");
		return -1;
	}
	printf("Create root dir successfully!\n");
	return 0;
}

对于根目录来讲,写入的数据为三个目录项,目录项的内容为文件(目录)名以及对应的inode编号。第一个目录项为当前目录和对应的inode编号0,第二个目录项为上一级目录和对应的inode编号0,第三个目录项为欢迎文件,内容为文件名“file”和对应的inode编号1。

编译执行

编写完成后,就可以进行编译执行。

gcc mkfs.c -o mkfs

./mkfs ./image

至此,磁盘image中就格式化了我们设计的文件系统,接下来就该实现文件系统的挂载与卸载。
