eBPF内核探测中将任意系统调用转换成事件

2020年6月7日 | 由 梁金荣 | 1900字 | 阅读大约需要4分钟 | 归档于 eBPF |

相关文章:

EBPF简介、安装和简单示例

获取内核网络中的SOCKET信息

Linux 4.4 以上内核基于 eBPF 可以将任何内核函数调用转换成可带任何数据的用户空间事件。程序采集系统相关参数时,通常有两种方式。一种是程序主动去轮询,检查系统变化,即 poll 模型;另一种是系统主动通知程序,即 push 模型。使用 poll 模型还是 push 模型取决于具体的问题。通常情况下,如果事件频率相对于事件处理时间来说比较低,那 push 模型比较合适;如果事件频率很高,就采用 pull 模型。例如,通常的网络驱动会等待网卡事件,而 dpdk 这样的框架会主动 poll 网卡, 以获得最高的吞吐性能和最低的延迟。理想情况下,我们需要一个通用的方式处理事件,具体做法请往下看。

本文将使用 bcc工具抓取内核网络中的数据,包括抓取 backlog 信息、port 和 IP 信息、网络命名空间信息等。修改上一篇文章的代码并使用bpf_probe_read读取到相应变量的地址,使用perf使得bpf_trace_printk带四个参数,获取IP信息,端口、backlog 信息和网络命名空间。

上回,我们说到bpf_trace_printk 带的参数太多了,会出现error: <unknown>:0:0: in function kprobe__inet_listen i32 (%struct.pt_regs*): too many args to 0x55a83e8f8320: i64 = Constant<6> 这样的错误,这是 BPF 的限制。解决这个问题的办法就是使用 perf,它支持传递任意大小的结构体到用户空间。

我们对比原来的代码进行修改,原代码如下:

from bcc import BPF

# Hello BPF Program
bpf_text = """
#include <net/inet_sock.h>
#include <bcc/proto.h>
#include <net/sock.h>
// 1. Attach kprobe to "inet_listen"
int kprobe__inet_listen(struct pt_regs *ctx, struct socket *sock, int backlog)
{
    // cast types. Intermediate cast not needed, kept for readability
    struct sock *sk = sock->sk;
    struct inet_sock *inet = (struct inet_sock *)sk;
    // Create an populate the variable
	u32 netns = 0;

	// Read the netns inode number, like /proc does
	netns = sk->__sk_common.skc_net.net->ns.inum;

    bpf_trace_printk("Listening on %x %d with %d pending connections in container %d \\n", inet->inet_rcv_saddr, inet->inet_sport, backlog, netns);
    return 0;
};
"""

# 2. Build and Inject program
b = BPF(text=bpf_text)

# 3. Print debug output
while True:
    print b.trace_readline()

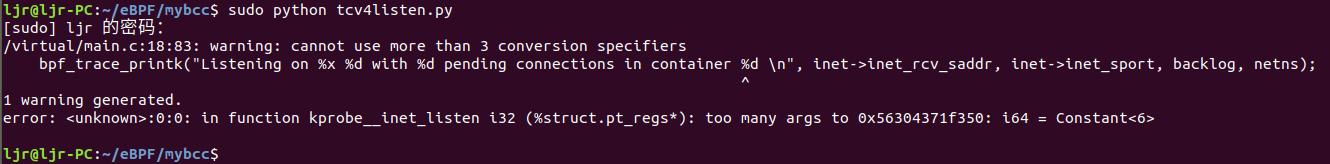

运行时会出现如下错误:

要使用 perf,我们需要:

  • 定义一个结构体
  • 声明一个事件
  • 推送(push)事件
  • Python 端再定义一遍这个事件(将来这一步就不需要了)
  • 消费并格式化输出事件

为了使内核检测器验证这个程序的内存访问是合法的,我们让内存访问变得更加显式,使用受信任的 bpf_probe_read 函数,可以用它读取任何内存地址。

为了使得程序可以正常运行,bpf_trace_printk 先使用三个参数,只获取IP信息,端口和 backlog 信息,将程序改为:

from bcc import BPF

# BPF Program
bpf_text = """
#include <net/sock.h>
#include <net/inet_sock.h>
#include <bcc/proto.h>

// Send an event for each IPv4 listen with PID, bound address and port
int kprobe__inet_listen(struct pt_regs *ctx, struct socket *sock, int backlog)
{
    // Cast types. Intermediate cast not needed, kept for readability
    struct sock *sk = sock->sk;
    struct inet_sock *inet = inet_sk(sk);

    // Working values. You *need* to initialize them to give them "life" on the stack and use them afterward
    u32 laddr = 0;
    u16 lport = 0;

    // Pull in details. As 'inet_sk' is internally a type cast, we need to use 'bpf_probe_read'
    // read: load into 'laddr' 'sizeof(laddr)' bytes from address 'inet->inet_rcv_saddr'
    bpf_probe_read(&laddr, sizeof(laddr), &(inet->inet_rcv_saddr));
    bpf_probe_read(&lport, sizeof(lport), &(inet->inet_sport));

    // Push event
    bpf_trace_printk("Listening on %x %d with %d pending connections\\n", ntohl(laddr), ntohs(lport), backlog);
    return 0;
};
"""

# Build and Inject BPF
b = BPF(text=bpf_text)

# Print debug output
while True:
  print b.trace_readline()

运行程序,在另一终端使用nc小工具建立单连接,结果如下:

可以看到,我们已经成功地使用bpf_probe_read读取到了相应变量的地址,获取了IP信息,端口和 backlog 信息。接下来我们使用perf,修改程序,使得bpf_trace_printk 带的参数超过三个。

在bcc程序的c程序中加入以下代码:

struct listen_evt_t {
    u64 laddr;
    u64 lport;
    u64 netns;
    u64 backlog;
};
BPF_PERF_OUTPUT(listen_evt);

kprobe__inet_listen函数中使用以下代码代替bpf_trace_printk

struct listen_evt_t evt = {
    .laddr = ntohl(laddr),
    .lport = ntohs(lport),
    .netns = netns,
    .backlog = backlog,
};
listen_evt.perf_submit(ctx, &evt, sizeof(evt));

在python中加入以下代码:

# We need ctypes to parse the event structure
import ctypes

# Declare data format
class ListenEvt(ctypes.Structure):
    _fields_ = [
        ("laddr",   ctypes.c_ulonglong),
        ("lport",   ctypes.c_ulonglong),
        ("netns",   ctypes.c_ulonglong),
        ("backlog", ctypes.c_ulonglong),
    ]

# Declare event printer
def print_event(cpu, data, size):
    event = ctypes.cast(data, ctypes.POINTER(ListenEvt)).contents
    print("Listening on %x %d with %d about %d" % (
        event.laddr,
        event.lport,
        event.backlog,
        event.netns,
    ))

使用以下代码代替python中的循环输出:

b["listen_evt"].open_perf_buffer(print_event)
while True:
    b.kprobe_poll()

最终修改后的代码如下:

from bcc import BPF

# We need ctypes to parse the event structure
import ctypes

# Declare data format
class ListenEvt(ctypes.Structure):
    _fields_ = [
        ("laddr",   ctypes.c_ulonglong),
        ("lport",   ctypes.c_ulonglong),
        ("netns",   ctypes.c_ulonglong),
        ("backlog", ctypes.c_ulonglong),
    ]

# Declare event printer
def print_event(cpu, data, size):
    event = ctypes.cast(data, ctypes.POINTER(ListenEvt)).contents
    print("Listening on %x %d with %d about process %d" % (
        event.laddr,
        event.lport,
        event.backlog,
        event.netns,
    ))

# BPF Program
bpf_text = """
#include <net/sock.h>
#include <net/inet_sock.h>
#include <bcc/proto.h>

struct listen_evt_t {
    u64 laddr;
    u64 lport;
    u64 netns;
    u64 backlog;
};
BPF_PERF_OUTPUT(listen_evt);

// Send an event for each IPv4 listen with PID, bound address and port
int kprobe__inet_listen(struct pt_regs *ctx, struct socket *sock, int backlog)
{
    // Cast types. Intermediate cast not needed, kept for readability
    struct sock *sk = sock->sk;
    struct inet_sock *inet = inet_sk(sk);

    // Working values. You *need* to initialize them to give them "life" on the stack and use them afterward
    u32 laddr = 0;
    u16 lport = 0;

    // Create an populate the variable
    u32 netns = 0;

    // Read the netns inode number, like /proc does
    netns = sk->__sk_common.skc_net.net->ns.inum;

    // Pull in details. As 'inet_sk' is internally a type cast, we need to use 'bpf_probe_read'
    // read: load into 'laddr' 'sizeof(laddr)' bytes from address 'inet->inet_rcv_saddr'
    bpf_probe_read(&laddr, sizeof(laddr), &(inet->inet_rcv_saddr));
    bpf_probe_read(&lport, sizeof(lport), &(inet->inet_sport));

    // Push event
    struct listen_evt_t evt = {
        .laddr = ntohl(laddr),
        .lport = ntohs(lport),
        .netns = netns,
        .backlog = backlog,
    };
    listen_evt.perf_submit(ctx, &evt, sizeof(evt));

    //bpf_trace_printk("Listening on %x %d with %d pending connections\\n", ntohl(laddr), ntohs(lport), backlog);
    return 0;
};
"""

# Build and Inject BPF
b = BPF(text=bpf_text)

# Print debug output
b["listen_evt"].open_perf_buffer(print_event)
while True:
    b.kprobe_poll()

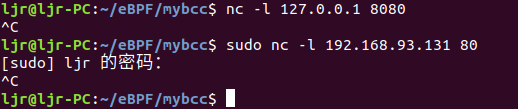

运行程序,在另一终端使用nc小工具建立单连接:

程序结果如下:

可以看到,我们已经成功地使用bpf_probe_read读取到了相应变量的地址,使用perf使得bpf_trace_printk 带了四个参数,获取了IP信息,端口、backlog 信息和网络命名空间。

参考链接:https://blog.yadutaf.fr/2016/03/30/turn-any-syscall-into-event-introducing-ebpf-kernel-probes/
