虚地址转换为物理地址

2020年9月20日 | 由 陈小龙整理 | 2100字 | 阅读大约需要4分钟 | 归档于 走进内核 |
  1. 表项的定义 如上所述,PGD、PMD及PT表的表项都占4个字节,因此,把它们定义为无符号长整数,分别叫做pgd_t、pmd_t及pte_t(pte 即Page table Entry),在page.h中定义如下:

    typedef struct { unsignedlong pte_low; } pte_t;

    typedef struct { unsignedlong pmd; } pmd_t;

    typedef struct { unsigned long pgd; }pgd_t;

    typedefstruct { unsigned long pgprot; } pgprot_t;

    可以看出,Linux没有把这几个类型直接定义长整数而是定义为一个结构,这是为了让gcc在编译时进行更严格的类型检查。另外,还定义了几个宏来访问这些结构的成分,这也是一种面向对象思想的体现:

    #definepte_val(x) ((x).pte_low)

    #define pmd_val(x) ((x).pmd)

    #define pgd_val(x) ((x).pgd)

    从图2.13可以看出,对这些表项应该定义成位段,但内核并没有这样定义,而是定义了一个页面保护结构pgprot_t和一些宏:

    typedef struct { unsigned long pgprot; } pgprot_t;

    #definepgprot_val(x) ((x).pgprot) 字段pgprot的值与图2.13表项的低12位相对应,其中的9位对应0~9位,在pgtalbe.h中定义了对应的宏:

    #define _PAGE_PRESENT 0x001

    #define _PAGE_RW 0x002 _

    #define _PAGE_USER 0x004 _

    #define _PAGE_PWT 0x008 _

    #define _PAGE_PCD 0x010 _

    #define _PAGE_ACCESSED 0x020

    #define _PAGE_DIRTY 0x040

    #define _PAGE_PSE 0x080 /* 4 MB (or 2MB) page, Pentium+, if present.. */ #define _PAGE_GLOBAL 0x100 /* Global TLB entry PPro+ */ 在你阅读源代码的过程中你能体会到,把标志位定义为宏而不是位段更有利于编码。 另外,页目录表及页表在pgtable.h中定义如下:

    externpgd_t swapper_pg_dir[1024]; externunsigned long pg0[1024]; swapper_pg_dir为临时页目录表,是在内核编译的过程中被静态初始化的。pg0为初始化过程中使用的一临时页表。

    2.线性地址域的定义

    (1)页偏移量的位数 #define PAGE_SHIFT 12

    #define PAGE_SIZE (1UL « PAGE_SHIFT)

    #define PTRS_PER_PTE 1024

    #define PAGE_MASK (~(PAGE_SIZE-1))

    其中PAGE_SHIFT宏定义了页偏移量的位数为12,因此页大小PAGE_SIZE为212=4096字节; PTRS_PER_PTE为页表的项数;最后PAGE_MASK值定义为0xfffff000,用以屏蔽掉偏移量域的所有位(12位)。

    (2)PGDIR_SHIFT

    #define PGDIR_SHIFT 22

    #define PTRS_PER_PGD 1024 #define PGDIR_SIZE (1UL « PGDIR_SHIFT) #define PGDIR_MASK (~(PGDIR_SIZE-1)) PGDIR_SHIFT是页表所能映射区域线性地址的位数,它的值为22(12位的偏移量加上10位的页表);PTRS_PER_PGD为页目录目录项数;PGDIR_SIZE为页目录的大小,为222,即4MB;PGDIR_MASK为0xffc00000,用于屏蔽偏移量位与页表域的所有位。

    (3)PMD_SHIFT #definePMD_SHIFT 22

    #definePTRS_PER_PMD 1

    PMD_SHIFT为中间目录表映射的地址位数,其值也为22,但是对于两级页表结构,让其目录项个数为1,这就使得中间目录在指针序列中的位置被保存,以便同样的代码在32位系统和64位系统下都能使用。后面的讨论我们不再提及中间目录。

    3 对页目录及页表的处理 在page.h,pgtable.h及pgtable-2level.h三个文件中还定义有大量的宏,用以对页目录、页表及表项的处理,我们在此介绍一些主要的宏和函数。

    3.1.表项值的确定 s

    taticinline int pgd_none(pgd_t pgd) { return 0; }

    staticinline int pgd_present(pgd_t pgd) { return 1; }

    #definepte_present(x) ((x).pte_low &(_PAGE_PRESENT | _PAGE_PROTNONE)) pgd_none()函数直接返回0,表示尚未为这个页目录建立映射,所以页目录项为空。pgd_present()函数直接返回1,表示映射虽然还没有建立,但页目录所映射的页表肯定存在于内存(即页表必须一直在内存)。 pte_present宏的值为1或0,表示P标志位。如果页表项不为0,但标志位为0,则表示映射已经建立,但所映射的物理页面不在内存。

    3.2. 清相应表的表项: #definepgd_clear(xp) do { } while (0) #definepte_clear(xp) do { set_pte(xp,__pte(0)); } while (0)

    pgd_clear宏实际上什么也不做,定义它可能是为了保持编程风格的一致。pte_clear就是把0写到页表表项中。

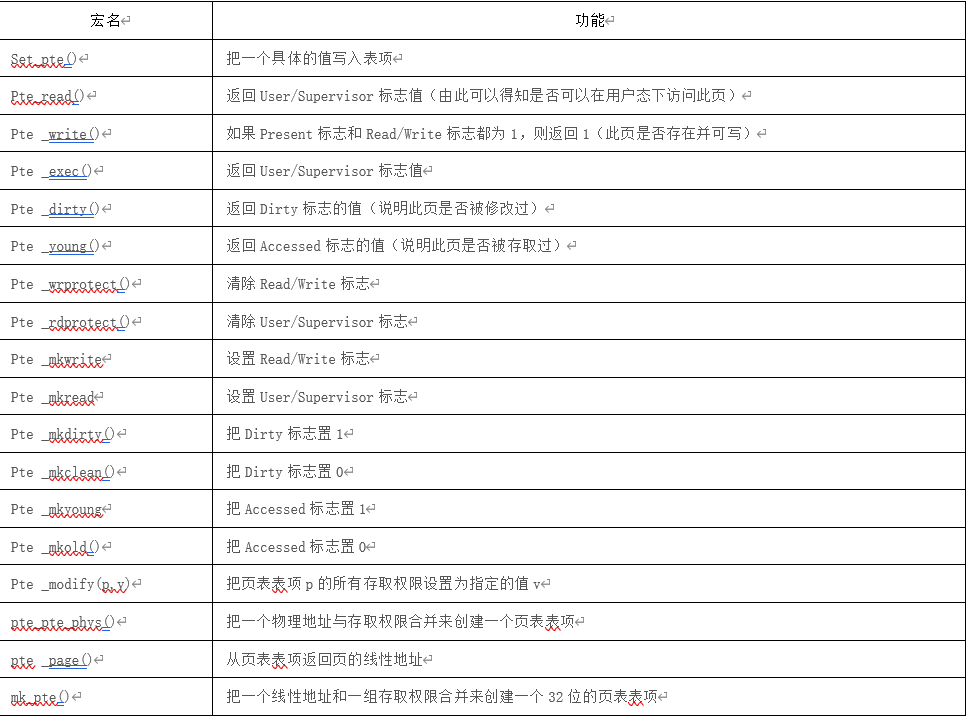

    3.3.对页表表项标志值进行操作的宏。 这些宏的代码在pgtable.h文件中,表2.2给出宏名及其功能。 表2.2 对页表表项标志值进行操作的宏及其功能

​ 实际上页表的处理是一个复杂的过程,在这里我们仅仅让读者对软硬件如何结合起来有一个初步的认识。 三、模块编程举例 结合上面的介绍,我们编写一个内核模块,把一个给定的虚地址转换为内存的物理地址:

/***************************************************************** 文件名:mem.c 输入参数: pid 接收待查询进程的PID va 接收待查询的虚拟地址 *****************************************************************/

#include MODULE_LICENSE(“GPL”);

static int pid; static unsigned long va; module_param(pid,int,0644); module_param(va,ulong,0644);

static int find_pgd_init(void) {

unsigned long pa = 0;

struct task_struct *pcb_tmp = NULL;

pgd_t *pgd_tmp = NULL;

pud_t *pud_tmp = NULL;

pmd_t *pmd_tmp = NULL;

pte_t *pte_tmp = NULL;

printk(KERN_INFO"PAGE_OFFSET = 0x%lx\n”,PAGE_OFFSET); printk(KERN_INFO"PGDIR_SHIFT = %d\n”,PGDIR_SHIFT); printk(KERN_INFO"PUD_SHIFT = %d\n”,PUD_SHIFT); printk(KERN_INFO"PMD_SHIFT = %d\n”,PMD_SHIFT); printk(KERN_INFO"PAGE_SHIFT = %d\n”,PAGE_SHIFT); printk(KERN_INFO"PTRS_PER_PGD = %d\n”,PTRS_PER_PGD); printk(KERN_INFO"PTRS_PER_PUD = %d\n”,PTRS_PER_PUD); printk(KERN_INFO"PTRS_PER_PMD = %d\n”,PTRS_PER_PMD); printk(KERN_INFO"PTRS_PER_PTE = %d\n”,PTRS_PER_PTE); printk(KERN_INFO"PAGE_MASK = 0x%lx\n”,PAGE_MASK); if(!(pcb_tmp = find_task_by_pid(pid))) {

​ printk(KERN_INFO"Can’t find the task %d .\n”,pid); return 0; } printk(KERN_INFO"pgd = 0x%p\n”,pcb_tmp->mm->pgd); /* 判断给出的地址va是否合法(va<vm_end)*/ if(!find_vma(pcb_tmp->mm,va)){ printk(KERN_INFO"virt_addr 0x%lx not available.\n”,va); return 0; }

pgd_tmp = pgd_offset(pcb_tmp->mm,va);

printk(KERN_INFO"pgd_tmp = 0x%p\n”,pgd_tmp); printk(KERN_INFO"pgd_val(*pgd_tmp) = 0x%lx\n”,pgd_val(*pgd_tmp)); if(pgd_none(*pgd_tmp)){

​ printk(KERN_INFO"Not mapped in pgd.\n”); return 0; }

pud_tmp = pud_offset(pgd_tmp,va);

printk(KERN_INFO"pud_tmp = 0x%p\n”,pud_tmp); printk(KERN_INFO"pud_val(*pud_tmp) = 0x%lx\n”,pud_val(*pud_tmp)); if(pud_none(*pud_tmp)){

​ printk(KERN_INFO"Not mapped in pud.\n”); return 0; }

pmd_tmp = pmd_offset(pud_tmp,va);

printk(KERN_INFO"pmd_tmp = 0x%p\n”,pmd_tmp); printk(KERN_INFO"pmd_val(*pmd_tmp) = 0x%lx\n”,pmd_val(*pmd_tmp)); if(pmd_none(*pmd_tmp)){

printk(KERN_INFO"Not mapped in pmd.\n”);

​ return 0; }

/ /在这里,把原来的pte_offset_map()改成了pte_offset_kernel/

pte_tmp = pte_offset_kernel(pmd_tmp,va);

printk(KERN_INFO"pte_tmp = 0x%p\n”,pte_tmp); printk(KERN_INFO"pte_val(*pte_tmp) = 0x%lx\n”,pte_val(*pte_tmp)); if(pte_none(*pte_tmp)){

printk(KERN_INFO"Not mapped in pte.\n”); return 0; } if(!pte_present(*pte_tmp)){

printk(KERN_INFO"pte not in RAM.\n”); return 0; }

​ pa = (pte_val(*pte_tmp) & PAGE_MASK) |(va & ~PAGE_MASK); printk(KERN_INFO"virt_addr 0x%lx in RAM is 0x%lx .\n”,va,pa); printk(KERN_INFO"contect in 0x%lx is 0x%lx\n”,pa, *(unsigned long *)((char *)pa + PAGE_OFFSET)); return 0; }

static void find_pgd_exit(void) { printk(KERN_INFO"Goodbye!\n”); } module_init(find_pgd_init); module_exit(find_pgd_exit);

测试:打开gedit, 再打开任务管理器,查看gedit的进程号pid=12749, 右键查看其内存映射,找到一个有效的虚拟地址va=0xb8041000,然后: sudo insmod mem.ko pid=12749 va=0xb8041000 如果你的内核是2.6.24以后的,需要将find_task_by_pid改为find_task_by_vpid 。 结果:pid=12749 va=0xb8041000.
